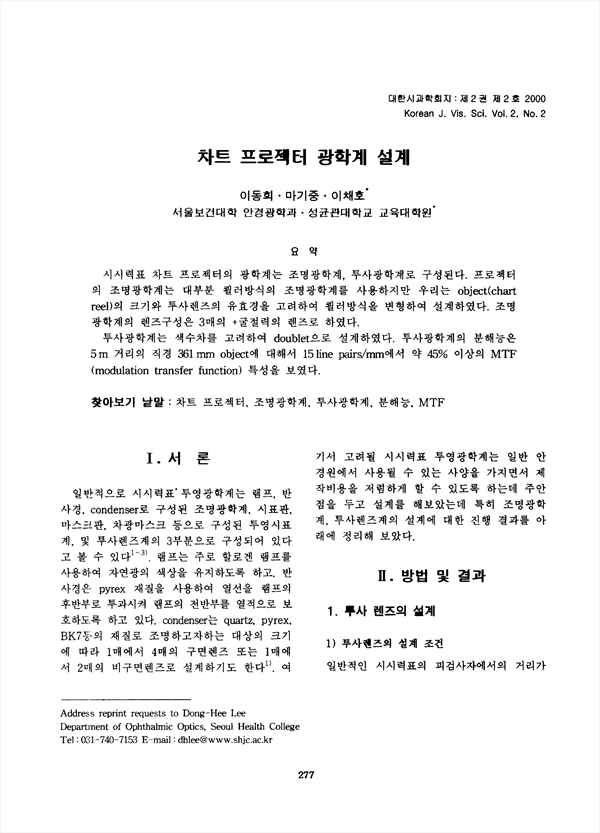

시시력표 차트 프로젝터의 광학계는 조명광학계， 투사광학계로 구성된다. 프로책터 의 조명광학계는 대부분 콸러방식의 조명광학계를 사용하지만 우리는 object(ch따t reel)의 크기와 투사렌즈의 유효경올 고려하여 콸러방식올 변형하여 셜계하였다. 조명 광학계의 렌즈구성은 3매의 +굴절력의 렌즈로 하였다. 투사광학계는 색수차를 고려하여 doublet으로 셜계하였다. 투사광학계의 분해능은 5m 거 리 의 직 경 361 mm 0비ect에 대 해서 15line pairs/mm에 서 약 45% 이 상의 MTF (modulation transfer function) 특성 올 보 였 다.
The optical system for a ch따t projector is composed of an illumination optical system and a projection optical system. Though the illumination optic려 sys따n of the Kóh!er type has been generally used in the illumination optical system for projectors, we designed the illumination optical system by the modified Kóhler structure considering the size of the object(chart reel) and the effective apeπure of a projection lens. The lenses of the illumination optic떠 system consist of three lenses with plus powers. Further, we designed the projection optical system by the doublet style considering minimization of the chromatic aberration. The resolution power of the designed projection optical system showed a feature of approximately 45% MTF in 15 line pairs/mm conceηling the diagonal object size of 361 mm in the projection distance of 5 m.
