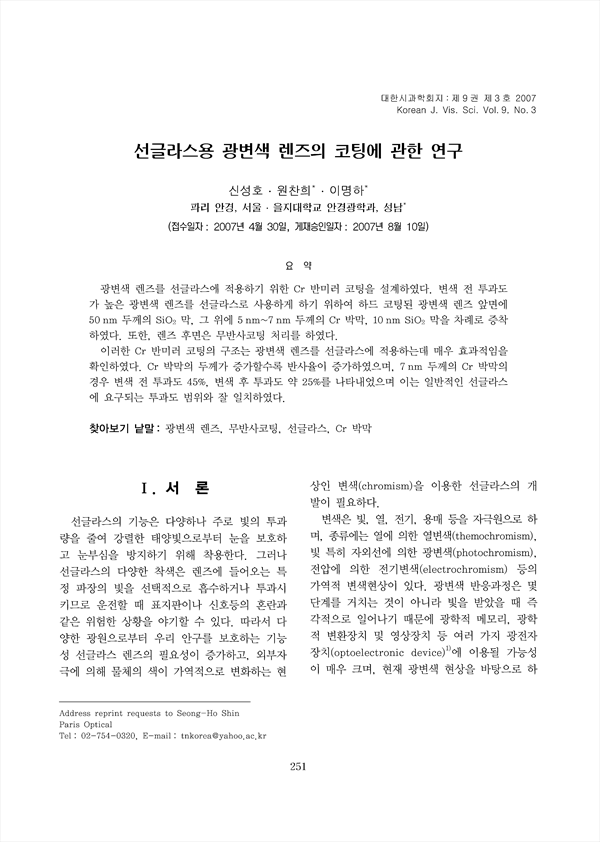

광변색 렌즈를 선글라스에 적용하기 위한 Cr 반미러 코팅을 설계하였다. 변색 전 투과도가 높은 광변색 렌즈를 선글라스로 사용하게 하기 위하여 하드 코팅된 광변색 렌즈 앞면에50nm 두께의 SiO2 막, 그 위에, 5nm~7 nm 두께의 Cr 박막, 10 nm SiO2 막을 차례로 증착 하였다. 또한, 렌즈 후면은 무반사코팅 처리를 하였다. 이러한 Cr 반미러 코팅의 구조는 광변색 렌즈를 선글라스에 적용하는데 매우 효과적임을 확인하였다. Cr 박막의 두께가 증가할수록 반사율이 증가하였으며, 7nm 두께의 Cr 박막의 경우 변색 전 투과도 45%, 변색 후 투과도 약 25%를 나타내었으며 이는 일반적인 선글라스에 요구되는 투과도 범위와 잘 일치하였다.
The purpose of this study is to investigate the possibility of use of the photochromic lens for the sunglass. SiO2 thin film layer with thickness of 50 nm, Cr thin film layer with thickness of 5nm~7nm, and SiO2 thin film layer with thickness of 10nm were evaporated on the front side of the photochromic lens hard-coated. The anti-reflection coating was performed on the backside surface of the photochromic lens. On the experimental results regarding the characteristics of photochromic lens evaporated with Cr thin film layer, the following conclusions were drawn. The reflection rate increases with Cr thickness, accordingly the transmission rate decreased from 45% before photochromic coating to 25% after photochromic coating for the Cr thin film layer with thickness of 7 nm.
