논문 상세보기
pp.103-111

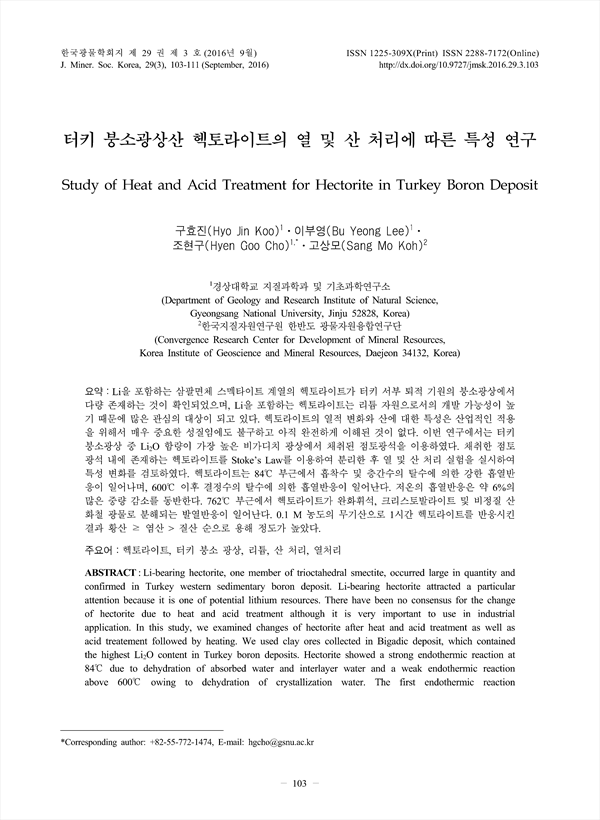

Li을 포함하는 삼팔면체 스멕타이트 계열의 헥토라이트가 터키 서부 퇴적 기원의 붕소광상에서 다량 존재하는 것이 확인되었으며, Li을 포함하는 헥토라이트는 리튬 자원으로서의 개발 가능성이 높 기 때문에 많은 관심의 대상이 되고 있다. 헥토라이트의 열적 변화와 산에 대한 특성은 산업적인 적용 을 위해서 매우 중요한 성질임에도 불구하고 아직 완전하게 이해된 것이 없다. 이번 연구에서는 터키 붕소광상 중 Li2O 함량이 가장 높은 비가디치 광상에서 채취된 점토광석을 이용하였다. 채취한 점토 광석 내에 존재하는 헥토라이트를 Stoke’s Law를 이용하여 분리한 후 열 및 산 처리 실험을 실시하여 특성 변화를 검토하였다. 헥토라이트는 84℃ 부근에서 흡착수 및 층간수의 탈수에 의한 강한 흡열반 응이 일어나며, 600℃ 이후 결정수의 탈수에 의한 흡열반응이 일어난다. 저온의 흡열반응은 약 6%의 많은 중량 감소를 동반한다. 762℃ 부근에서 헥토라이트가 완화휘석, 크리스토발라이트 및 비정질 산 화철 광물로 분해되는 발열반응이 일어난다. 0.1 M 농도의 무기산으로 1시간 헥토라이트를 반응시킨 결과 황산 ≥ 염산 > 질산 순으로 용해 정도가 높았다.
Li-bearing hectorite, one member of trioctahedral smectite, occurred large in quantity and confirmed in Turkey western sedimentary boron deposit. Li-bearing hectorite attracted a particular attention because it is one of potential lithium resources. There have been no consensus for the change of hectorite due to heat and acid treatment although it is very important to use in industrial application. In this study, we examined changes of hectorite after heat and acid treatment as well as acid treatement followed by heating. We used clay ores collected in Bigadic deposit, which contained the highest Li2O content in Turkey boron deposits. Hectorite showed a strong endothermic reaction at 84℃ due to dehydration of absorbed water and interlayer water and a weak endothermic reaction above 600℃ owing to dehydration of crystallization water. The first endothermic reaction accompanied a large weight loss about 6%. Hectorite decomposed into enstatite, cristobalite and amorphous Fe material at 762℃ with exothermic reaction. When hectorite reacted with 3 kinds of 0.1 M acid during 1 hours, it had a good dissolution efficiency with H2SO4 ≥ HCl > HNO3 in order.
연구 재료 및 방법
결과 및 토의
헥토라이트의 열적 특성
헥토라이트의 산 처리
결 론
REFERENCES
