논문 상세보기

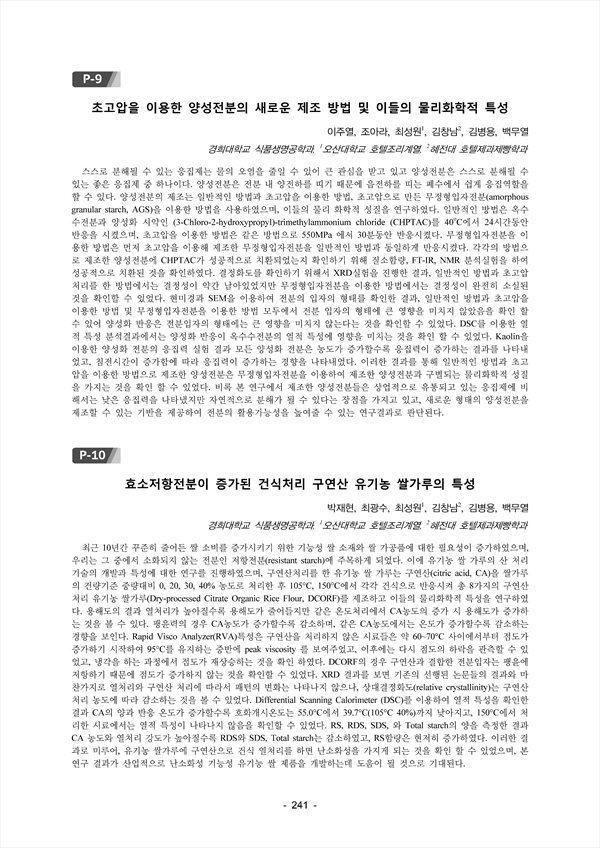

최근 10년간 꾸준히 줄어든 쌀 소비를 증가시키기 위한 기능성 쌀 소재와 쌀 가공품에 대한 필요성이 증가하였으며, 우리는 그 중에서 소화되지 않는 전분인 저항전분(resistant starch)에 주목하게 되었다. 이에 유기농 쌀 가루의 산 처리 기술의 개발과 특성에 대한 연구를 진행하였으며, 구연산처리를 한 유기농 쌀 가루는 구연산(citric acid, CA)을 쌀가루 의 건량기준 중량대비 0, 20, 30, 40% 농도로 처리한 후 105°C, 150°C에서 각각 건식으로 반응시켜 총 8가지의 구연산 처리 유기농 쌀가루(Dry-processed Citrate Organic Rice Flour, DCORF)를 제조하고 이들의 물리화학적 특성을 연구하였 다. 용해도의 결과 열처리가 높아질수록 용해도가 줄어들지만 같은 온도처리에서 CA농도의 증가 시 용해도가 증가하 는 것을 볼 수 있다. 팽윤력의 경우 CA농도가 증가할수록 감소하며, 같은 CA농도에서는 온도가 증가할수록 감소하는 경향을 보인다. Rapid Visco Analyzer(RVA)특성은 구연산을 처리하지 않은 시료들은 약 60~70°C 사이에서부터 점도가 증가하기 시작하여 95°C를 유지하는 중반에 peak viscosity 를 보여주었고, 이후에는 다시 점도의 하락을 관측할 수 있 었고, 냉각을 하는 과정에서 점도가 재상승하는 것을 확인 하였다. DCORF의 경우 구연산과 결합한 전분입자는 팽윤에 저항하기 때문에 점도가 증가하지 않는 것을 확인할 수 있었다. XRD 결과를 보면 기존의 선행된 논문들의 결과와 마 찬가지로 열처리와 구연산 처리에 따라서 패턴의 변화는 나타나지 않으나, 상대결정화도(relative crystallinity)는 구연산 처리 농도에 따라 감소하는 것을 볼 수 있었다. Differential Scanning Calorimeter (DSC)를 이용하여 열적 특성을 확인한 결과 CA의 양과 반응 온도가 증가할수록 호화개시온도는 55.0°C에서 39.7°C(105°C 40%)까지 낮아지고, 150°C에서 처 리한 시료에서는 열적 특성이 나타나지 않음을 확인할 수 있었다. RS, RDS, SDS, 와 Total starch의 양을 측정한 결과 CA 농도와 열처리 강도가 높아질수록 RDS와 SDS, Total starch는 감소하였고, RS함량은 현저히 증가하였다. 이러한 결 과로 미루어, 유기농 쌀가루에 구연산으로 건식 열처리를 하면 난소화성을 가지게 되는 것을 확인 할 수 있었으며, 본 연구 결과가 산업적으로 난소화성 기능성 유기농 쌀 제품을 개발하는데 도움이 될 것으로 기대된다
