논문 상세보기

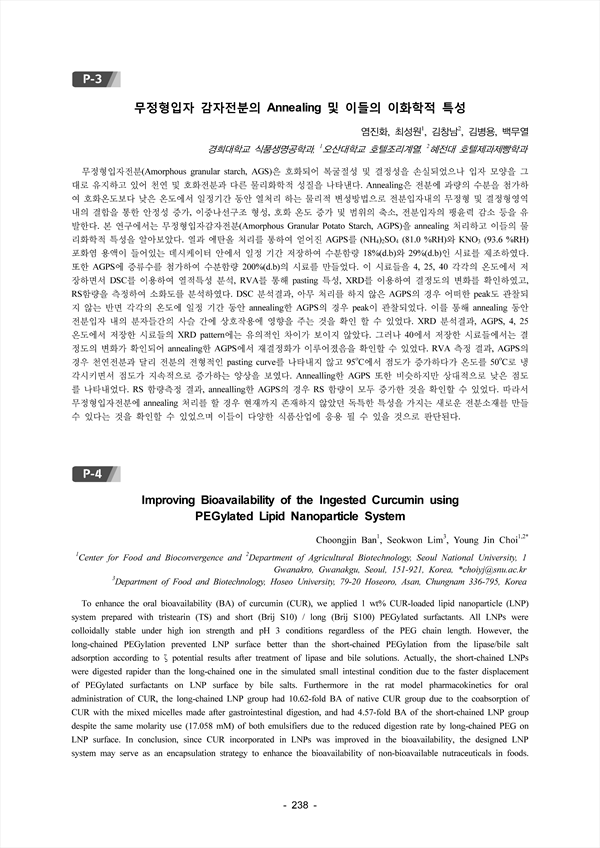

무정형입자전분(Amorphous granular starch, AGS)은 호화되어 복굴절성 및 결정성을 손실되었으나 입자 모양을 그 대로 유지하고 있어 천연 및 호화전분과 다른 물리화학적 성질을 나타낸다. Annealing은 전분에 과량의 수분을 첨가하 여 호화온도보다 낮은 온도에서 일정기간 동안 열처리 하는 물리적 변성방법으로 전분입자내의 무정형 및 결정형영역 내의 결합을 통한 안정성 증가, 이중나선구조 형성, 호화 온도 증가 및 범위의 축소, 전분입자의 팽윤력 감소 등을 유 발한다. 본 연구에서는 무정형입자감자전분(Amorphous Granular Potato Starch, AGPS)을 annealing 처리하고 이들의 물 리화학적 특성을 알아보았다. 열과 에탄올 처리를 통하여 얻어진 AGPS를 (NH4)2SO4 (81.0 %RH)와 KNO3 (93.6 %RH) 포화염 용액이 들어있는 데시케이터 안에서 일정 기간 저장하여 수분함량 18%(d.b)와 29%(d.b)인 시료를 제조하였다. 또한 AGPS에 증류수를 첨가하여 수분함량 200%(d.b)의 시료를 만들었다. 이 시료들을 4, 25, 40 각각의 온도에서 저 장하면서 DSC를 이용하여 열적특성 분석, RVA를 통해 pasting 특성, XRD를 이용하여 결정도의 변화를 확인하였고, RS함량을 측정하여 소화도를 분석하였다. DSC 분석결과, 아무 처리를 하지 않은 AGPS의 경우 어떠한 peak도 관찰되 지 않는 반면 각각의 온도에 일정 기간 동안 annealing한 AGPS의 경우 peak이 관찰되었다. 이를 통해 annealing 동안 전분입자 내의 분자들간의 사슬 간에 상호작용에 영향을 주는 것을 확인 할 수 있었다. XRD 분석결과, AGPS, 4, 25 온도에서 저장한 시료들의 XRD pattern에는 유의적인 차이가 보이지 않았다. 그러나 40에서 저장한 시료들에서는 결 정도의 변화가 확인되어 annealing한 AGPS에서 재결정화가 이루어졌음을 확인할 수 있었다. RVA 측정 결과, AGPS의 경우 천연전분과 달리 전분의 전형적인 pasting curve를 나타내지 않고 95oC에서 점도가 증가하다가 온도를 50oC로 냉 각시키면서 점도가 지속적으로 증가하는 양상을 보였다. Annealling한 AGPS 또한 비슷하지만 상대적으로 낮은 점도 를 나타내었다. RS 함량측정 결과, annealling한 AGPS의 경우 RS 함량이 모두 증가한 것을 확인할 수 있었다. 따라서 무정형입자전분에 annealing 처리를 할 경우 현재까지 존재하지 않았던 독특한 특성을 가지는 새로운 전분소재를 만들 수 있다는 것을 확인할 수 있었으며 이들이 다양한 식품산업에 응용 될 수 있을 것으로 판단된다.
