논문 상세보기

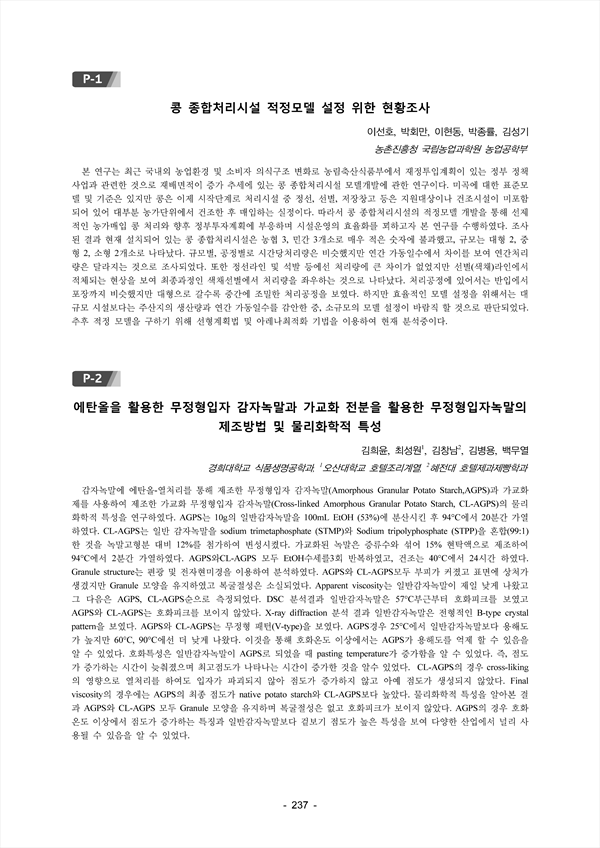

감자녹말에 에탄올-열처리를 통해 제조한 무정형입자 감자녹말(Amorphous Granular Potato Starch,AGPS)과 가교화 제를 사용하여 제조한 가교화 무정형입자 감자녹말(Cross-linked Amorphous Granular Potato Starch, CL-AGPS)의 물리 화학적 특성을 연구하였다. AGPS는 10g의 일반감자녹말을 100mL EtOH (53%)에 분산시킨 후 94°C에서 20분간 가열 하였다. CL-AGPS는 일반 감자녹말을 sodium trimetaphosphate (STMP)와 Sodium tripolyphosphate (STPP)을 혼합(99:1) 한 것을 녹말고형분 대비 12%를 첨가하여 변성시켰다. 가교화된 녹말은 증류수와 섞어 15% 현탁액으로 제조하여 94°C에서 2분간 가열하였다. AGPS와CL-AGPS 모두 EtOH수세를3회 반복하였고, 건조는 40°C에서 24시간 하였다. Granule structure는 편광 및 전자현미경을 이용하여 분석하였다. AGPS와 CL-AGPS모두 부피가 커졌고 표면에 상처가 생겼지만 Granule 모양을 유지하였고 복굴절성은 소실되었다. Apparent viscosity는 일반감자녹말이 제일 낮게 나왔고 그 다음은 AGPS, CL-AGPS순으로 측정되었다. DSC 분석결과 일반감자녹말은 57°C부근부터 호화피크를 보였고 AGPS와 CL-AGPS는 호화피크를 보이지 않았다. X-ray diffraction 분석 결과 일반감자녹말은 전형적인 B-type crystal pattern을 보였다. AGPS와 CL-AGPS는 무정형 패턴(V-type)을 보였다. AGPS경우 25°C에서 일반감자녹말보다 용해도 가 높지만 60°C, 90°C에선 더 낮게 나왔다. 이것을 통해 호화온도 이상에서는 AGPS가 용해도를 억제 할 수 있음을 알 수 있었다. 호화특성은 일반감자녹말이 AGPS로 되었을 때 pasting temperature가 증가함을 알 수 있었다. 즉, 점도 가 증가하는 시간이 늦춰졌으며 최고점도가 나타나는 시간이 증가한 것을 알수 있었다. CL-AGPS의 경우 cross-liking 의 영향으로 열처리를 하여도 입자가 파괴되지 않아 점도가 증가하지 않고 아예 점도가 생성되지 않았다. Final viscosity의 경우에는 AGPS의 최종 점도가 native potato starch와 CL-AGPS보다 높았다. 물리화학적 특성을 알아본 결 과 AGPS와 CL-AGPS 모두 Granule 모양을 유지하며 복굴절성은 없고 호화피크가 보이지 않았다. AGPS의 경우 호화 온도 이상에서 점도가 증가하는 특징과 일반감자녹말보다 겉보기 점도가 높은 특성을 보여 다양한 산업에서 널리 사 용될 수 있음을 알 수 있었다.
