논문 상세보기

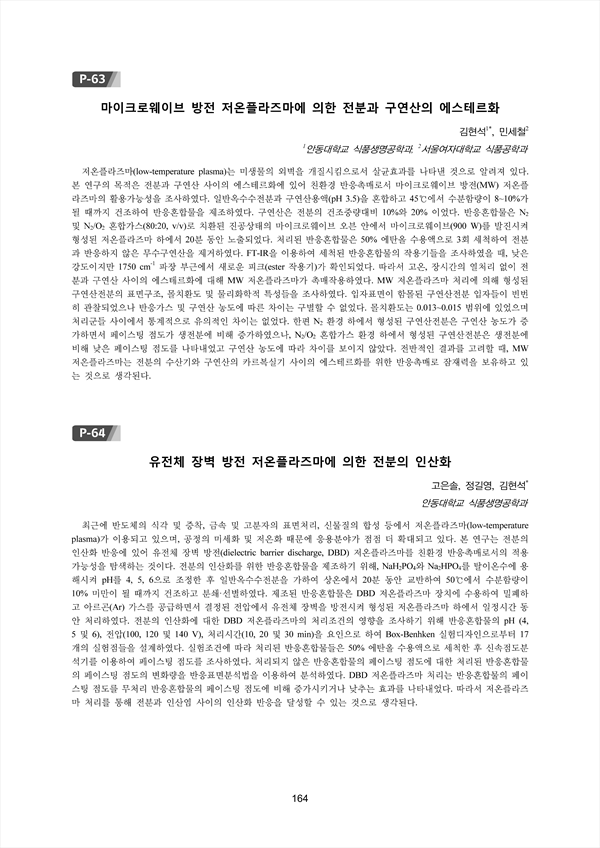

저온플라즈마(low-temperature plasma)는 미생물의 외벽을 개질시킴으로서 살균효과를 나타낸 것으로 알려져 있다. 본 연구의 목적은 전분과 구연산 사이의 에스테르화에 있어 친환경 반응촉매로서 마이크로웨이브 방전(MW) 저온플 라즈마의 활용가능성을 조사하였다. 일반옥수수전분과 구연산용액(pH 3.5)을 혼합하고 45℃에서 수분함량이 8~10%가 될 때까지 건조하여 반응혼합물을 제조하였다. 구연산은 전분의 건조중량대비 10%와 20% 이었다. 반응혼합물은 N2 및 N2/O2 혼합가스(80:20, v/v)로 치환된 진공상태의 마이크로웨이브 오븐 안에서 마이크로웨이브(900 W)를 발진시켜 형성된 저온플라즈마 하에서 20분 동안 노출되었다. 처리된 반응혼합물은 50% 에탄올 수용액으로 3회 세척하여 전분 과 반응하지 않은 무수구연산을 제거하였다. FT-IR을 이용하여 세척된 반응혼합물의 작용기들을 조사하였을 때, 낮은 강도이지만 1750 cm -1 파장 부근에서 새로운 피크(ester 작용기)가 확인되었다. 따라서 고온, 장시간의 열처리 없이 전 분과 구연산 사이의 에스테르화에 대해 MW 저온플라즈마가 촉매작용하였다. MW 저온플라즈마 처리에 의해 형성된 구연산전분의 표면구조, 몰치환도 및 물리화학적 특성들을 조사하였다. 입자표면이 함몰된 구연산전분 입자들이 빈번 히 관찰되었으나 반응가스 및 구연산 농도에 따른 차이는 구별할 수 없었다. 몰치환도는 0.013~0.015 범위에 있었으며 처리군들 사이에서 통계적으로 유의적인 차이는 없었다. 한편 N2 환경 하에서 형성된 구연산전분은 구연산 농도가 증 가하면서 페이스팅 점도가 생전분에 비해 증가하였으나, N2/O2 혼합가스 환경 하에서 형성된 구연산전분은 생전분에 비해 낮은 페이스팅 점도를 나타내었고 구연산 농도에 따라 차이를 보이지 않았다. 전반적인 결과를 고려할 때, MW 저온플라즈마는 전분의 수산기와 구연산의 카르복실기 사이의 에스테르화를 위한 반응촉매로 잠재력을 보유하고 있 는 것으로 생각된
