논문 상세보기

화학적으로 변성시킨 밤전분의 노화특성

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/322254
모든 회원에게 무료로 제공됩니다.
한국산업식품공학회 (Korean Society for Food Engineering)
초록

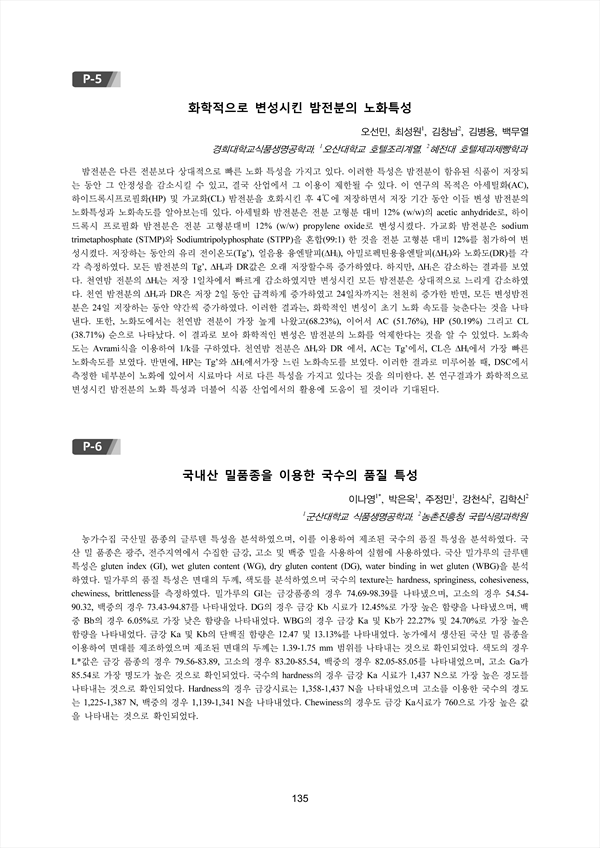

밤전분은 다른 전분보다 상대적으로 빠른 노화 특성을 가지고 있다. 이러한 특성은 밤전분이 함유된 식품이 저장되 는 동안 그 안정성을 감소시킬 수 있고, 결국 산업에서 그 이용이 제한될 수 있다. 이 연구의 목적은 아세틸화(AC), 하이드록시프로필화(HP) 및 가교화(CL) 밤전분을 호화시킨 후 4℃에 저장하면서 저장 기간 동안 이들 변성 밤전분의 노화특성과 노화속도를 알아보는데 있다. 아세틸화 밤전분은 전분 고형분 대비 12% (w/w)의 acetic anhydride로, 하이 드록시 프로필화 밤전분은 전분 고형분대비 12% (w/w) propylene oxide로 변성시켰다. 가교화 밤전분은 sodium trimetaphosphate (STMP)와 Sodiumtripolyphosphate (STPP)을 혼합(99:1) 한 것을 전분 고형분 대비 12%를 첨가하여 변 성시켰다. 저장하는 동안의 유리 전이온도(Tg’), 얼음용 융엔탈피(ΔHi), 아밀로펙틴용융엔탈피(ΔHr)와 노화도(DR)를 각 각 측정하였다. 모든 밤전분의 Tg’, ΔHr과 DR값은 오래 저장할수록 증가하였다. 하지만, ΔHi은 감소하는 결과를 보였 다. 천연밤 전분의 ΔHi는 저장 1일차에서 빠르게 감소하였지만 변성시킨 모든 밤전분은 상대적으로 느리게 감소하였 다. 천연 밤전분의 ΔHr과 DR은 저장 2일 동안 급격하게 증가하였고 24일차까지는 천천히 증가한 반면, 모든 변성밤전 분은 24일 저장하는 동안 약간씩 증가하였다. 이러한 결과는, 화학적인 변성이 초기 노화 속도를 늦춘다는 것을 나타 낸다. 또한, 노화도에서는 천연밤 전분이 가장 높게 나왔고(68.23%), 이어서 AC (51.76%), HP (50.19%) 그리고 CL (38.71%) 순으로 나타났다. 이 결과로 보아 화학적인 변성은 밤전분의 노화를 억제한다는 것을 알 수 있었다. 노화속 도는 Avrami식을 이용하여 1/k를 구하였다. 천연밤 전분은 ΔHr와 DR 에서, AC는 Tg’에서, CL은 ΔHi에서 가장 빠른 노화속도를 보였다. 반면에, HP는 Tg’와 ΔHi에서가장 느린 노화속도를 보였다. 이러한 결과로 미루어볼 때, DSC에서 측정한 네부분이 노화에 있어서 시료마다 서로 다른 특성을 가지고 있다는 것을 의미한다. 본 연구결과가 화학적으로 변성시킨 밤전분의 노화 특성과 더불어 식품 산업에서의 활용에 도움이 될 것이라 기대된다.

저자
  • 오선민(경희대학교식품생명공학과)
  • 최성원(오산대학교 호텔조리계열)
  • 김창남(혜전대 호텔제과제빵학과)
  • 김병용(경희대학교식품생명공학과)
  • 백무열(경희대학교식품생명공학과)
