유해가스 처리 분리막 모듈시스템 설계 최적화를 위한 3차원 수치모델링

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/341287
서비스가 종료되어 열람이 제한될 수 있습니다.
한국폐기물자원순환학회 (Korea Society Of Waste Management)
초록

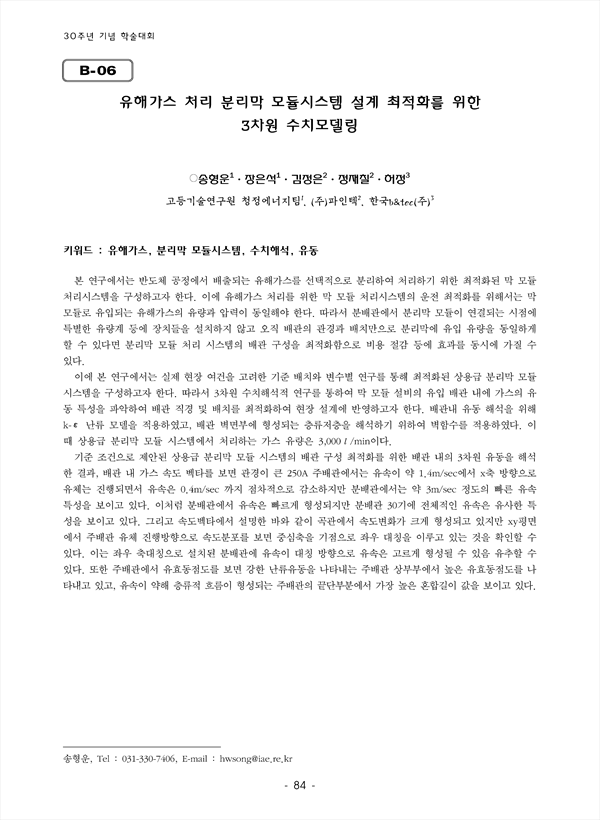

본 연구에서는 반도체 공정에서 배출되는 유해가스를 선택적으로 분리하여 처리하기 위한 최적화된 막 모듈처리시스템을 구성하고자 한다. 이에 유해가스 처리를 위한 막 모듈 처리시스템의 운전 최적화를 위해서는 막 모듈로 유입되는 유해가스의 유량과 압력이 동일해야 한다. 따라서 분배관에서 분리막 모듈이 연결되는 시점에 특별한 유량계 등에 장치들을 설치하지 않고 오직 배관의 관경과 배치만으로 분리막에 유입 유량을 동일하게할 수 있다면 분리막 모듈 처리 시스템의 배관 구성을 최적화함으로 비용 절감 등에 효과를 동시에 가질 수 있다. 이에 본 연구에서는 실제 현장 여건을 고려한 기준 배치와 변수별 연구를 통해 최적화된 상용급 분리막 모듈 시스템을 구성하고자 한다. 따라서 3차원 수치해석적 연구를 통하여 막 모듈 설비의 유입 배관 내에 가스의 유동 특성을 파악하여 배관 직경 및 배치를 최적화하여 현장 설계에 반영하고자 한다. 배관내 유동 해석을 위해 k-ε 난류 모델을 적용하였고, 배관 벽면부에 형성되는 층류저층을 해석하기 위하여 벽함수를 적용하였다. 이때 상용급 분리막 모듈 시스템에서 처리하는 가스 유량은 3,000ℓ/min이다. 기준 조건으로 제안된 상용급 분리막 모듈 시스템의 배관 구성 최적화를 위한 배관 내의 3차원 유동을 해석한 결과, 배관 내 가스 속도 벡타를 보면 관경이 큰 250A 주배관에서는 유속이 약 1.4m/sec에서 x축 방향으로 유체는 진행되면서 유속은 0.4m/sec 까지 점차적으로 감소하지만 분배관에서는 약 3m/sec 정도의 빠른 유속 특성을 보이고 있다. 이처럼 분배관에서 유속은 빠르게 형성되지만 분배관 30기에 전체적인 유속은 유사한 특성을 보이고 있다. 그리고 속도벡타에서 설명한 바와 같이 곡관에서 속도변화가 크게 형성되고 있지만 xy평면에서 주배관 유체 진행방향으로 속도분포를 보면 중심축을 기점으로 좌우 대칭을 이루고 있는 것을 확인할 수 있다. 이는 좌우 축대칭으로 설치된 분배관에 유속이 대칭 방향으로 유속은 고르게 형성될 수 있음 유추할 수 있다. 또한 주배관에서 유효동점도를 보면 강한 난류유동을 나타내는 주배관 상부부에서 높은 유효동점도를 나타내고 있고, 유속이 약해 층류적 흐름이 형성되는 주배관의 끝단부분에서 가장 높은 혼합길이 값을 보이고 있다.
