논문 상세보기

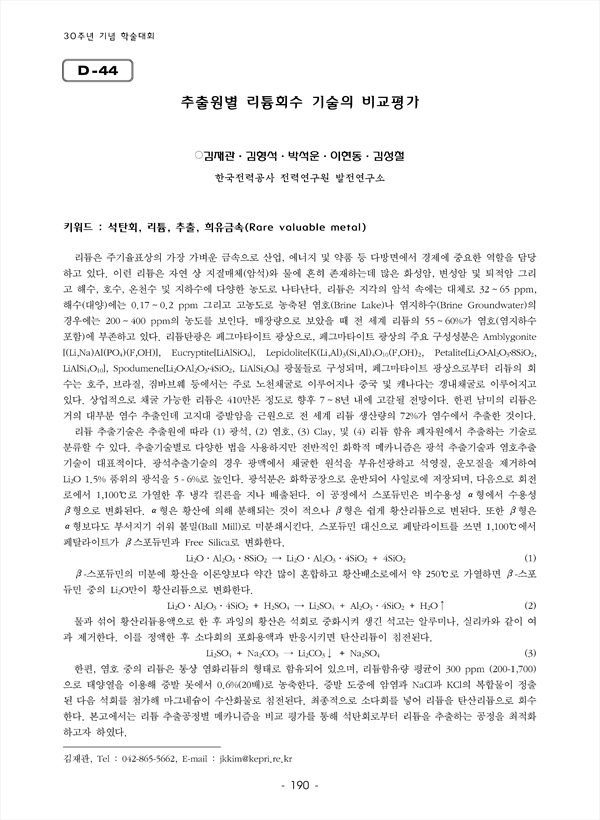

리튬은 주기율표상의 가장 가벼운 금속으로 산업, 에너지 및 약품 등 다방면에서 경제에 중요한 역할을 담당하고 있다. 이런 리튬은 자연 상 지질매체(암석)와 물에 흔히 존재하는데 많은 화성암, 변성암 및 퇴적암 그리고 해수, 호수, 온천수 및 지하수에 다양한 농도로 나타난다. 리튬은 지각의 암석 속에는 대체로 32 ~ 65 ppm, 해수(대양)에는 0.17 ~ 0.2 ppm 그리고 고농도로 농축된 염호(Brine Lake)나 염지하수(Brine Groundwater)의 경우에는 200 ~ 400 ppm의 농도를 보인다. 매장량으로 보았을 때 전 세계 리튬의 55 ~ 60%가 염호(염지하수 포함)에 부존하고 있다. 리튬탄광은 페그마타이트 광상으로, 페그마타이트 광상의 주요 구성성분은 Amblygonite[(Li,Na)Al(PO4)(F,OH)], Eucryptite[LiAlSiO4], Lepidolite[K(Li,Al)3(Si,Al)4O10(F,OH)2, Petalite[Li2O․Al2O3․8SiO2, LiAlSi4O10], Spodumene[Li2O․Al2O3․4SiO2, LiAlSi2O6] 광물들로 구성되며, 페그마타이트 광상으로부터 리튬의 회수는 호주, 브라질, 짐바브웨 등에서는 주로 노천채굴로 이루어지나 중국 및 캐나다는 갱내채굴로 이루어지고 있다. 상업적으로 채굴 가능한 리튬은 410만톤 정도로 향후 7 ~ 8년 내에 고갈될 전망이다. 한편 남미의 리튬은 거의 대부분 염수 추출인데 고지대 증발암을 근원으로 전 세계 리튬 생산량의 72%가 염수에서 추출한 것이다. 리튬 추출기술은 추출원에 따라 (1) 광석, (2) 염호, (3) Clay, 및 (4) 리튬 함유 폐자원에서 추출하는 기술로 분류할 수 있다. 추출기술별로 다양한 법을 사용하지만 전반적인 화학적 메카니즘은 광석 추출기술과 염호추출기술이 대표적이다. 광석추출기술의 경우 광맥에서 채굴한 원석을 부유선광하고 석영질, 운모질을 제거하여 Li2O 1.5% 품위의 광석을 5 - 6%로 높인다. 광석분은 화학공장으로 운반되어 사일로에 저장되며, 다음으로 회전로에서 1,100℃로 가열한 후 냉각 킬른을 지나 배출된다. 이 공정에서 스포듀민은 비수용성 α형에서 수용성 β형으로 변화된다. α형은 황산에 의해 분해되는 것이 적으나 β형은 쉽게 황산리튬으로 변된다. 또한 β형은 α형보다도 부서지기 쉬워 볼밀(Ball Mill)로 미분쇄시킨다. 스포듀민 대신으로 페탈라이트를 쓰면 1,100℃에서 페탈라이트가 β스포듀민과 Free Silica로 변화한다.
Li2O·Al2O3·8SiO2 → Li2O·Al2O3·4SiO2 + 4SiO2 (1)
β-스포듀민의 미분에 황산을 이론양보다 약간 많이 혼합하고 황산배소로에서 약 250℃로 가열하면 β-스포듀민 중의 Li2O만이 황산리튬으로 변화한다.
Li2O·Al2O3·4SiO2 + H2SO4 → Li2SO4 + Al2O3·4SiO2 + H2O↑ (2)
물과 섞어 황산리튬용액으로 한 후 과잉의 황산은 석회로 중화시켜 생긴 석고는 알루미나, 실리카와 같이 여과 제거한다. 이를 정액한 후 소다회의 포화용액과 반응시키면 탄산리튬이 침전된다.
Li2SO4 + Na2CO3 → Li2CO3↓ + Na2SO4 (3)
한편, 염호 중의 리튬은 통상 염화리튬의 형태로 함유되어 있으며, 리튬함유량 평균이 300 ppm (200-1,700)으로 태양열을 이용해 증발 못에서 0.6%(20배)로 농축한다. 증발 도중에 암염과 NaCl과 KCl의 복합물이 정출된 다음 석회를 첨가해 마그네슘이 수산화물로 침전된다. 최종적으로 소다회를 넣어 리튬을 탄산리튬으로 회수한다. 본고에서는 리튬 추출공정별 메카니즘을 비교 평가를 통해 석탄회로부터 리튬을 추출하는 공정을 최적화
