논문 상세보기

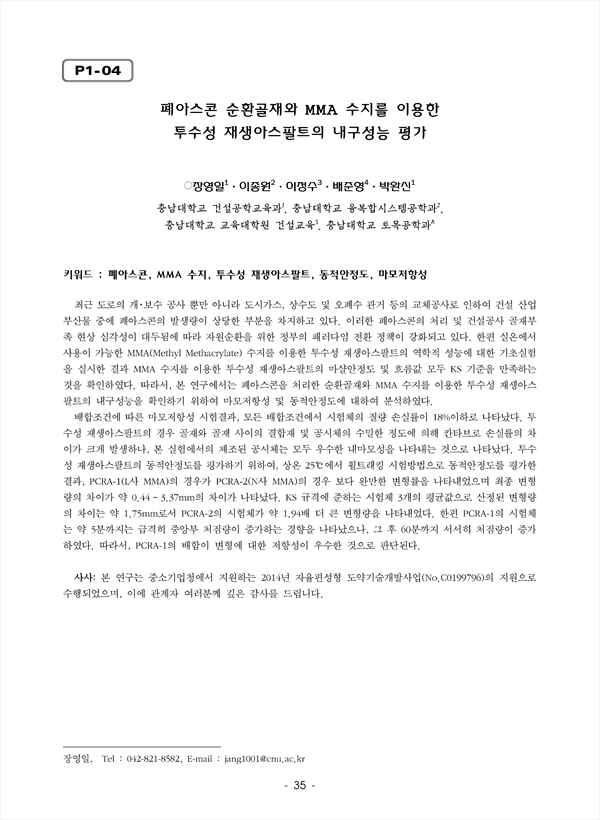

최근 도로의 개･보수 공사 뿐만 아니라 도시가스, 상수도 및 오폐수 관거 등의 교체공사로 인하여 건설 산업 부산물 중에 폐아스콘의 발생량이 상당한 부분을 차지하고 있다. 이러한 폐아스콘의 처리 및 건설공사 골재부족 현상 심각성이 대두됨에 따라 자원순환을 위한 정부의 패러다임 전환 정책이 강화되고 있다. 한편 실온에서 사용이 가능한 MMA(Methyl Methacrylate) 수지를 이용한 투수성 재생아스팔트의 역학적 성능에 대한 기초실험을 실시한 결과 MMA 수지를 이용한 투수성 재생아스팔트의 마샬안정도 및 흐름값 모두 KS 기준을 만족하는 것을 확인하였다. 따라서, 본 연구에서는 폐아스콘을 처리한 순환골재와 MMA 수지를 이용한 투수성 재생아스팔트의 내구성능을 확인하기 위하여 마모저항성 및 동적안정도에 대하여 분석하였다. 배합조건에 따른 마모저항성 시험결과, 모든 배합조건에서 시험체의 질량 손실률이 18%이하로 나타났다. 투수성 재생아스팔트의 경우 골재와 골재 사이의 결합재 및 공시체의 수밀한 정도에 의해 칸타브로 손실률의 차이가 크게 발생하나, 본 실험에서의 제조된 공시체는 모두 우수한 내마모성을 나타내는 것으로 나타났다. 투수성 재생아스팔트의 동적안정도를 평가하기 위하여, 상온 25℃에서 휠트래킹 시험방법으로 동적안정도를 평가한 결과, PCRA-1(L사 MMA)의 경우가 PCRA-2(N사 MMA)의 경우 보다 완만한 변형률을 나타내었으며 최종 변형량의 차이가 약 0.44 ~ 3.37mm의 차이가 나타났다. KS 규격에 준하는 시험체 3개의 평균값으로 산정된 변형량의 차이는 약 1.75mm로서 PCRA-2의 시험체가 약 1.94배 더 큰 변형량을 나타내었다. 한편 PCRA-1의 시험체는 약 5분까지는 급격히 중앙부 처짐량이 증가하는 경향을 나타났으나, 그 후 60분까지 서서히 처짐량이 증가하였다. 따라서, PCRA-1의 배합이 변형에 대한 저항성이 우수한 것으로 판단된다.
