논문 상세보기

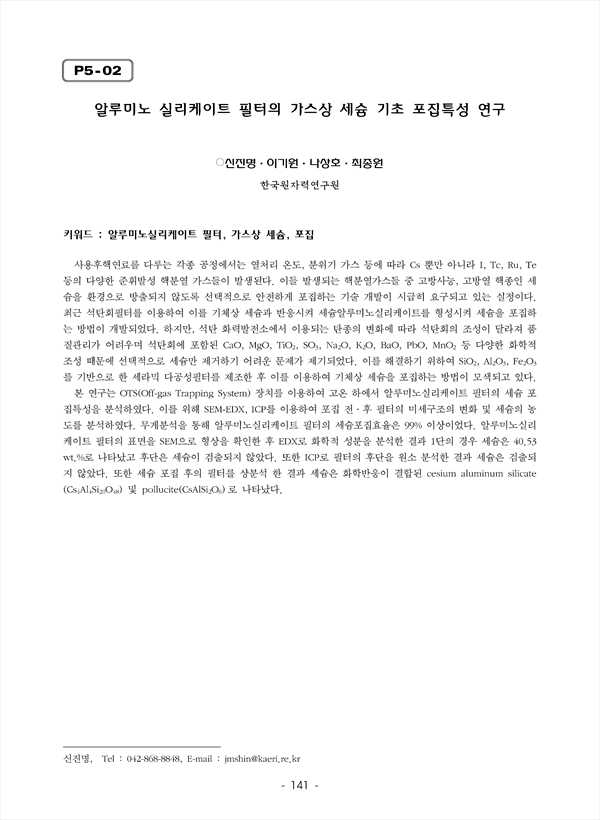

사용후핵연료를 다루는 각종 공정에서는 열처리 온도, 분위기 가스 등에 따라 Cs 뿐만 아니라 I, Tc, Ru, Te 등의 다양한 준휘발성 핵분열 가스들이 발생된다. 이들 발생되는 핵분열가스들 중 고방사능, 고방열 핵종인 세슘을 환경으로 방출되지 않도록 선택적으로 안전하게 포집하는 기술 개발이 시급히 요구되고 있는 실정이다. 최근 석탄회필터를 이용하여 이를 기체상 세슘과 반응시켜 세슘알루미노실리케이트를 형성시켜 세슘을 포집하는 방법이 개발되었다. 하지만, 석탄 화력발전소에서 이용되는 탄종의 변화에 따라 석탄회의 조성이 달라져 품질관리가 어려우며 석탄회에 포함된 CaO, MgO, TiO2, SO3, Na2O, K2O, BaO, PbO, MnO2 등 다양한 화학적 조성 때문에 선택적으로 세슘만 제거하기 어려운 문제가 제기되었다. 이를 해결하기 위하여 SiO2, Al2O3, Fe2O3를 기반으로 한 세라믹 다공성필터를 제조한 후 이를 이용하여 기체상 세슘을 포집하는 방법이 모색되고 있다. 본 연구는 OTS(Off-gas Trapping System) 장치를 이용하여 고온 하에서 알루미노실리케이트 필터의 세슘 포집특성을 분석하였다. 이를 위해 SEM-EDX, ICP를 이용하여 포집 전·후 필터의 미세구조의 변화 및 세슘의 농도를 분석하였다. 무게분석을 통해 알루미노실리케이트 필터의 세슘포집효율은 99% 이상이었다. 알루미노실리케이트 필터의 표면을 SEM으로 형상을 확인한 후 EDX로 화학적 성분을 분석한 결과 1단의 경우 세슘은 40.53 wt.%로 나타났고 후단은 세슘이 검출되지 않았다. 또한 ICP로 필터의 후단을 원소 분석한 결과 세슘은 검출되지 않았다. 또한 세슘 포집 후의 필터를 상분석 한 결과 세슘은 화학반응이 결합된 cesium aluminum silicate(Cs4Al4Si20O48) 및 pollucite(CsAlSi2O6) 로 나타났다.
