논문 상세보기

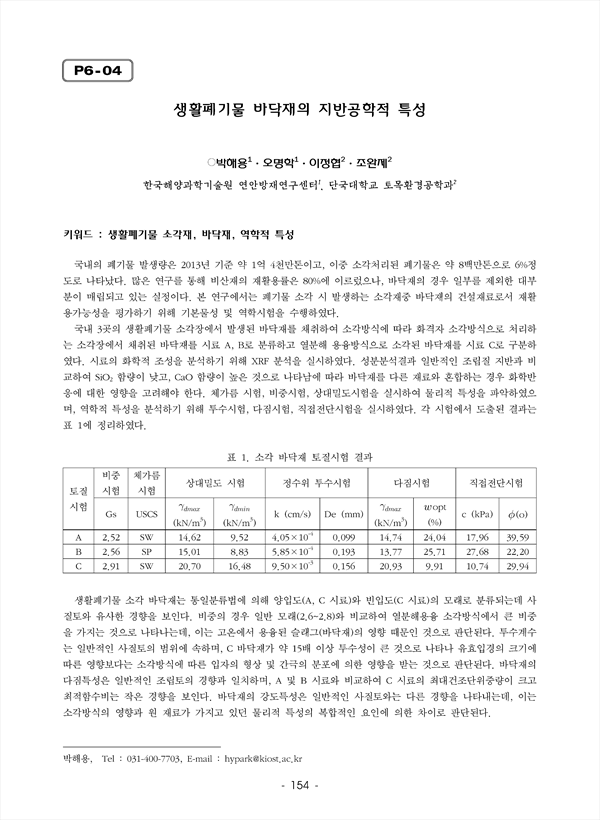

국내의 폐기물 발생량은 2013년 기준 약 1억 4천만톤이고, 이중 소각처리된 폐기물은 약 8백만톤으로 6%정도로 나타났다. 많은 연구를 통해 비산재의 재활용률은 80%에 이르렀으나, 바닥재의 경우 일부를 제외한 대부분이 매립되고 있는 실정이다. 본 연구에서는 폐기물 소각 시 발생하는 소각재중 바닥재의 건설재료로서 재활용가능성을 평가하기 위해 기본물성 및 역학시험을 수행하였다. 국내 3곳의 생활폐기물 소각장에서 발생된 바닥재를 채취하여 소각방식에 따라 화격자 소각방식으로 처리하는 소각장에서 채취된 바닥재를 시료 A, B로 분류하고 열분해 용융방식으로 소각된 바닥재를 시료 C로 구분하였다. 시료의 화학적 조성을 분석하기 위해 XRF 분석을 실시하였다. 성분분석결과 일반적인 조립질 지반과 비교하여 SiO2 함량이 낮고, CaO 함량이 높은 것으로 나타남에 따라 바닥재를 다른 재료와 혼합하는 경우 화학반응에 대한 영향을 고려해야 한다. 체가름 시험, 비중시험, 상대밀도시험을 실시하여 물리적 특성을 파악하였으며, 역학적 특성을 분석하기 위해 투수시험, 다짐시험, 직접전단시험을 실시하였다. 각 시험에서 도출된 결과는 표 1에 정리하였다. 생활폐기물 소각 바닥재는 통일분류법에 의해 양입도(A, C 시료)와 빈입도(C 시료)의 모래로 분류되는데 사질토와 유사한 경향을 보인다. 비중의 경우 일반 모래(2.6~2.8)와 비교하여 열분해용융 소각방식에서 큰 비중을 가지는 것으로 나타나는데, 이는 고온에서 용융된 슬래그(바닥재)의 영향 때문인 것으로 판단된다. 투수계수는 일반적인 사질토의 범위에 속하며, C 바닥재가 약 15배 이상 투수성이 큰 것으로 나타나 유효입경의 크기에 따른 영향보다는 소각방식에 따른 입자의 형상 및 간극의 분포에 의한 영향을 받는 것으로 판단된다. 바닥재의 다짐특성은 일반적인 조립토의 경향과 일치하며, A 및 B 시료와 비교하여 C 시료의 최대건조단위중량이 크고 최적함수비는 작은 경향을 보인다. 바닥재의 강도특성은 일반적인 사질토와는 다른 경향을 나타내는데, 이는 소각방식의 영향과 원 재료가 가지고 있던 물리적 특성의 복합적인 요인에 의한 차이로 판단된다.
