논문 상세보기

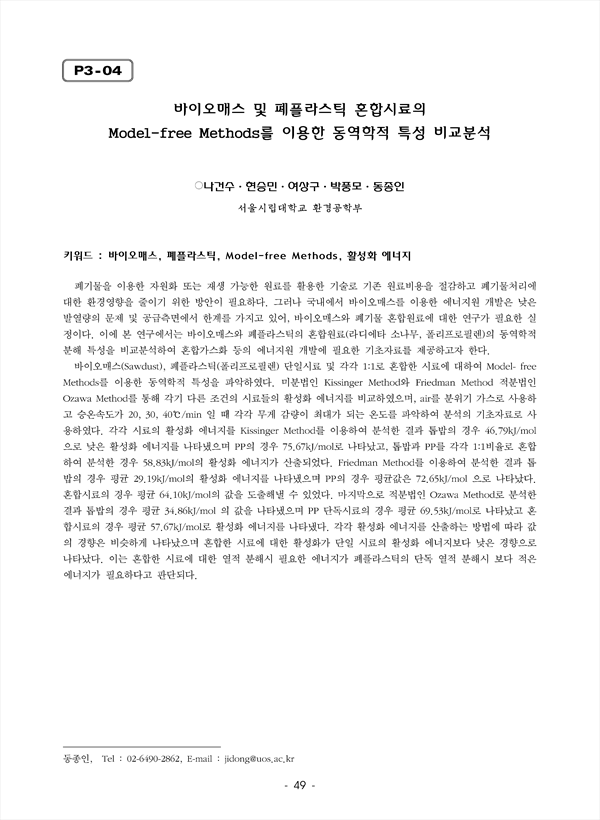

폐기물을 이용한 자원화 또는 재생 가능한 원료를 활용한 기술로 기존 원료비용을 절감하고 폐기물처리에 대한 환경영향을 줄이기 위한 방안이 필요하다. 그러나 국내에서 바이오매스를 이용한 에너지원 개발은 낮은 발열량의 문제 및 공급측면에서 한계를 가지고 있어, 바이오매스와 폐기물 혼합원료에 대한 연구가 필요한 실정이다. 이에 본 연구에서는 바이오매스와 폐플라스틱의 혼합원료(라디에타 소나무, 폴리프로필렌)의 동역학적 분해 특성을 비교분석하여 혼합가스화 등의 에너지원 개발에 필요한 기초자료를 제공하고자 한다. 바이오매스(Sawdust), 폐플라스틱(폴리프로필렌) 단일시료 및 각각 1:1로 혼합한 시료에 대하여 Model- free Methods를 이용한 동역학적 특성을 파악하였다. 미분법인 Kissinger Method와 Friedman Method 적분법인 Ozawa Method를 통해 각기 다른 조건의 시료들의 활성화 에너지를 비교하였으며, air를 분위기 가스로 사용하고 승온속도가 20, 30, 40℃/min 일 때 각각 무게 감량이 최대가 되는 온도를 파악하여 분석의 기초자료로 사용하였다. 각각 시료의 활성화 에너지를 Kissinger Method를 이용하여 분석한 결과 톱밥의 경우 46.79kJ/mol으로 낮은 활성화 에너지를 나타냈으며 PP의 경우 75.67kJ/mol로 나타났고, 톱밥과 PP를 각각 1:1비율로 혼합하여 분석한 경우 58.83kJ/mol의 활성화 에너지가 산출되었다. Friedman Method를 이용하여 분석한 결과 톱밥의 경우 평균 29.19kJ/mol의 활성화 에너지를 나타냈으며 PP의 경우 평균값은 72.65kJ/mol 으로 나타났다. 혼합시료의 경우 평균 64.10kJ/mol의 값을 도출해낼 수 있었다. 마지막으로 적분법인 Ozawa Method로 분석한 결과 톱밥의 경우 평균 34.86kJ/mol 의 값을 나타냈으며 PP 단독시료의 경우 평균 69.53kJ/mol로 나타났고 혼합시료의 경우 평균 57.67kJ/mol로 활성화 에너지를 나타냈다. 각각 활성화 에너지를 산출하는 방법에 따라 값의 경향은 비슷하게 나타났으며 혼합한 시료에 대한 활성화가 단일 시료의 활성화 에너지보다 낮은 경향으로 나타났다. 이는 혼합한 시료에 대한 열적 분해시 필요한 에너지가 폐플라스틱의 단독 열적 분해시 보다 적은에너지가 필요하다고 판단되다.
