논문 상세보기

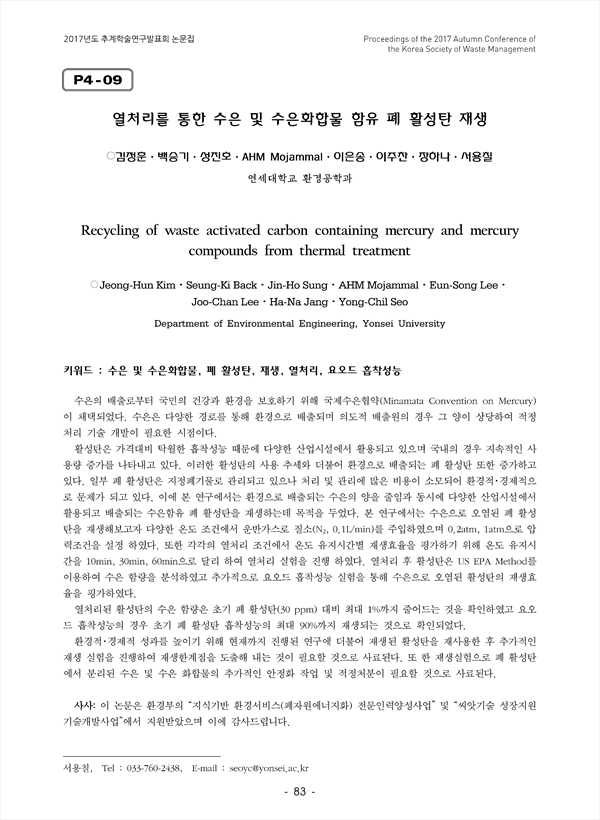

수은의 배출로부터 국민의 건강과 환경을 보호하기 위해 국제수은협약(Minamata Convention on Mercury)이 채택되었다. 수은은 다양한 경로를 통해 환경으로 배출되며 의도적 배출원의 경우 그 양이 상당하여 적정처리 기술 개발이 필요한 시점이다. 활성탄은 가격대비 탁월한 흡착성능 때문에 다양한 산업시설에서 활용되고 있으며 국내의 경우 지속적인 사용량 증가를 나타내고 있다. 이러한 활성탄의 사용 추세와 더불어 환경으로 배출되는 폐 활성탄 또한 증가하고 있다. 일부 폐 활성탄은 지정폐기물로 관리되고 있으나 처리 및 관리에 많은 비용이 소모되어 환경적･경제적으로 문제가 되고 있다. 이에 본 연구에서는 환경으로 배출되는 수은의 양을 줄임과 동시에 다양한 산업시설에서 활용되고 배출되는 수은함유 폐 활성탄을 재생하는데 목적을 두었다. 본 연구에서는 수은으로 오염된 폐 활성탄을 재생해보고자 다양한 온도 조건에서 운반가스로 질소(N2, 0.1L/min)를 주입하였으며 0.2atm, 1atm으로 압력조건을 설정 하였다. 또한 각각의 열처리 조건에서 온도 유지시간별 재생효율을 평가하기 위해 온도 유지시간을 10min, 30min, 60min으로 달리 하여 열처리 실험을 진행 하였다. 열처리 후 활성탄은 US EPA Method를 이용하여 수은 함량을 분석하였고 추가적으로 요오드 흡착성능 실험을 통해 수은으로 오염된 활성탄의 재생효율을 평가하였다. 열처리된 활성탄의 수은 함량은 초기 폐 활성탄(30 ppm) 대비 최대 1%까지 줄어드는 것을 확인하였고 요오드 흡착성능의 경우 초기 폐 활성탄 흡착성능의 최대 90%까지 재생되는 것으로 확인되었다. 환경적･경제적 성과를 높이기 위해 현재까지 진행된 연구에 더불어 재생된 활성탄을 재사용한 후 추가적인 재생 실험을 진행하여 재생한계점을 도출해 내는 것이 필요할 것으로 사료된다. 또 한 재생실험으로 폐 활성탄에서 분리된 수은 및 수은 화합물의 추가적인 안정화 작업 및 적정처분이 필요할 것으로 사료된다.
