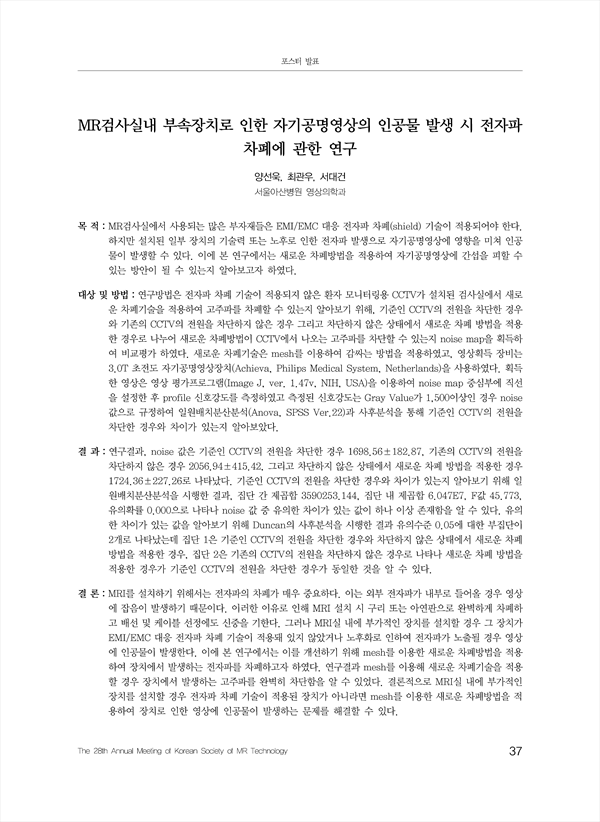

목 적：MR검사실에서 사용되는 많은 부자재들은 EMI/EMC 대응 전자파 차폐(shield) 기술이 적용되어야 한다. 하지만 설치된 일부 장치의 기술력 또는 노후로 인한 전자파 발생으로 자기공명영상에 영향을 미쳐 인공 물이 발생할 수 있다. 이에 본 연구에서는 새로운 차폐방법을 적용하여 자기공명영상에 간섭을 피할 수 있는 방안이 될 수 있는지 알아보고자 하였다.
대상 및 방법：연구방법은 전자파 차폐 기술이 적용되지 않은 환자 모니터링용 CCTV가 설치된 검사실에서 새로 운 차폐기술을 적용하여 고주파를 차폐할 수 있는지 알아보기 위해, 기준인 CCTV의 전원을 차단한 경우 와 기존의 CCTV의 전원을 차단하지 않은 경우 그리고 차단하지 않은 상태에서 새로운 차폐 방법을 적용 한 경우로 나누어 새로운 차폐방법이 CCTV에서 나오는 고주파를 차단할 수 있는지 noise map을 획득하여 비교평가 하였다. 새로운 차폐기술은 mesh를 이용하여 감싸는 방법을 적용하였고, 영상획득 장비는 3.0T 초전도 자기공명영상장치(Achieva, Philips Medical System, Netherlands)을 사용하였다. 획득 한 영상은 영상 평가프로그램(Image J, ver. 1.47v, NIH, USA)을 이용하여 noise map 중심부에 직선 을 설정한 후 profile 신호강도를 측정하였고 측정된 신호강도는 Gray Value가 1,500이상인 경우 noise 값으로 규정하여 일원배치분산분석(Anova, SPSS Ver.22)과 사후분석을 통해 기준인 CCTV의 전원을 차단한 경우와 차이가 있는지 알아보았다.
결 과：연구결과, noise 값은 기준인 CCTV의 전원을 차단한 경우 1698.56±182.87, 기존의 CCTV의 전원을 차단하지 않은 경우 2056.94±415.42, 그리고 차단하지 않은 상태에서 새로운 차폐 방법을 적용한 경우 1724.36±227.26로 나타났다. 기준인 CCTV의 전원을 차단한 경우와 차이가 있는지 알아보기 위해 일 원배치분산분석을 시행한 결과, 집단 간 제곱합 3590253.144, 집단 내 제곱합 6.047E7, F값 45.773, 유의확률 0.000으로 나타나 noise 값 중 유의한 차이가 있는 값이 하나 이상 존재함을 알 수 있다. 유의 한 차이가 있는 값을 알아보기 위해 Duncan의 사후분석을 시행한 결과 유의수준 0.05에 대한 부집단이 2개로 나타났는데 집단 1은 기준인 CCTV의 전원을 차단한 경우와 차단하지 않은 상태에서 새로운 차폐 방법을 적용한 경우, 집단 2은 기존의 CCTV의 전원을 차단하지 않은 경우로 나타나 새로운 차폐 방법을 적용한 경우가 기준인 CCTV의 전원을 차단한 경우가 동일한 것을 알 수 있다.
결 론：MRI를 설치하기 위해서는 전자파의 차폐가 매우 중요하다. 이는 외부 전자파가 내부로 들어올 경우 영상 에 잡음이 발생하기 때문이다. 이러한 이유로 인해 MRI 설치 시 구리 또는 아연판으로 완벽하게 차폐하 고 배선 및 케이블 선정에도 신중을 기한다. 그러나 MRI실 내에 부가적인 장치를 설치할 경우 그 장치가 EMI/EMC 대응 전자파 차폐 기술이 적용돼 있지 않았거나 노후화로 인하여 전자파가 노출될 경우 영상 에 인공물이 발생한다. 이에 본 연구에서는 이를 개선하기 위해 mesh를 이용한 새로운 차폐방법을 적용 하여 장치에서 발생하는 전자파를 차폐하고자 하였다. 연구결과 mesh를 이용해 새로운 차폐기술을 적용 할 경우 장치에서 발생하는 고주파를 완벽히 차단함을 알 수 있었다. 결론적으로 MRI실 내에 부가적인 장치를 설치할 경우 전자파 차폐 기술이 적용된 장치가 아니라면 mesh를 이용한 새로운 차폐방법을 적 용하여 장치로 인한 영상에 인공물이 발생하는 문제를 해결할 수 있다.
