논문 상세보기

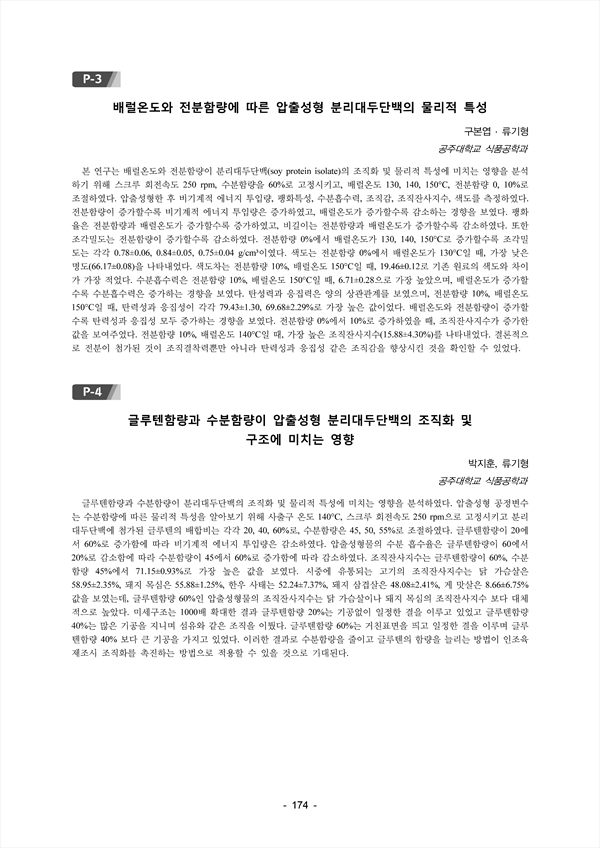

본 연구는 배럴온도와 전분함량이 분리대두단백(soy protein isolate)의 조직화 및 물리적 특성에 미치는 영향을 분석하기 위해 스크루 회전속도 250 rpm, 수분함량을 60%로 고정시키고, 배럴온도 130, 140, 150°C, 전분함량 0, 10%로 조절하였다. 압출성형한 후 비기계적 에너지 투입량, 팽화특성, 수분흡수력, 조직감, 조직잔사지수, 색도를 측정하였다. 전분함량이 증가할수록 비기계적 에너지 투입량은 증가하였고, 배럴온도가 증가할수록 감소하는 경향을 보였다. 팽화율은 전분함량과 배럴온도가 증가할수록 증가하였고, 비길이는 전분함량과 배럴온도가 증가할수록 감소하였다. 또한 조각밀도는 전분함량이 증가할수록 감소하였다. 전분함량 0%에서 배럴온도가 130, 140, 150°C로 증가할수록 조각밀도는 각각 0.78±0.06, 0.84±0.05, 0.75±0.04 g/cm³이였다. 색도는 전분함량 0%에서 배럴온도가 130°C일 때, 가장 낮은 명도(66.17±0.08)을 나타내었다. 색도차는 전분함량 10%, 배럴온도 150°C일 때, 19.46±0.12로 기존 원료의 색도와 차이가 가장 적었다. 수분흡수력은 전분함량 10%, 배럴온도 150°C일 때, 6.71±0.28으로 가장 높았으며, 배럴온도가 증가할수록 수분흡수력은 증가하는 경향을 보였다. 탄성력과 응집력은 양의 상관관계를 보였으며, 전분함량 10%, 배럴온도 150°C일 때, 탄력성과 응집성이 각각 79.43±1.30, 69.68±2.29%로 가장 높은 값이었다. 배럴온도와 전분함량이 증가할수록 탄력성과 응집성 모두 증가하는 경향을 보였다. 전분함량 0%에서 10%로 증가하였을 때, 조직잔사지수가 증가한 값을 보여주었다. 전분함량 10%, 배럴온도 140°C일 때, 가장 높은 조직잔사지수(15.88±4.30%)를 나타내었다. 결론적으로 전분이 첨가된 것이 조직결착력뿐만 아니라 탄력성과 응집성 같은 조직감을 향상시킨 것을 확인할 수 있었다.
