논문 상세보기

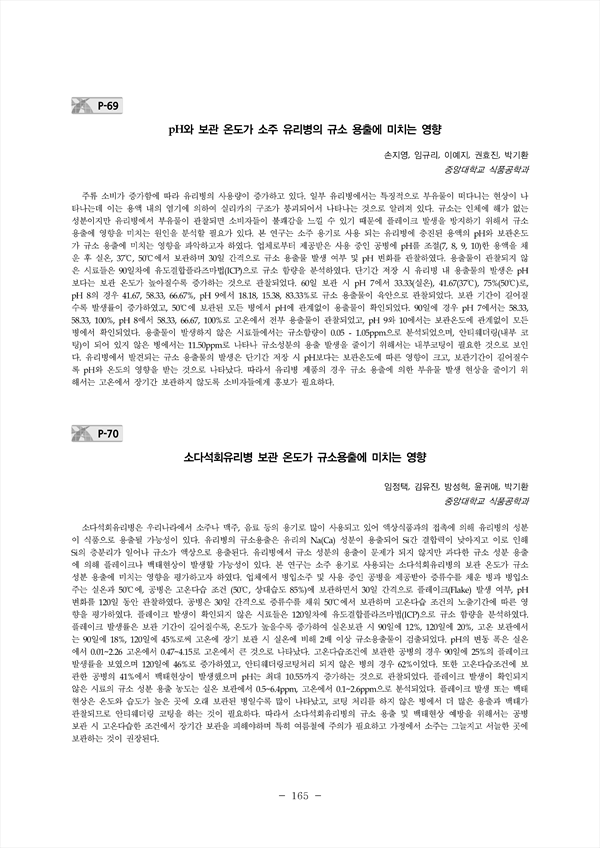

주류 소비가 증가함에 따라 유리병의 사용량이 증가하고 있다. 일부 유리병에서는 특징적으로 부유물이 떠다니는 현상이 나타나는데 이는 용액 내의 염기에 의하여 실리카의 구조가 붕괴되어서 나타나는 것으로 알려져 있다. 규소는 인체에 해가 없는 성분이지만 유리병에서 부유물이 관찰되면 소비자들이 불쾌감을 느낄 수 있기 때문에 플레이크 발생을 방지하기 위해서 규소용출에 영향을 미치는 원인을 분석할 필요가 있다. 본 연구는 소주 용기로 사용 되는 유리병에 충진된 용액의 pH와 보관온도가 규소 용출에 미치는 영향을 파악하고자 하였다. 업체로부터 제공받은 사용 중인 공병에 pH를 조절(7, 8, 9, 10)한 용액을 채운 후 실온, 37℃, 50℃에서 보관하며 30일 간격으로 규소 용출물 발생 여부 및 pH 변화를 관찰하였다. 용출물이 관찰되지 않은 시료들은 90일차에 유도결합플라즈마법(ICP)으로 규소 함량을 분석하였다. 단기간 저장 시 유리병 내 용출물의 발생은 pH 보다는 보관 온도가 높아질수록 증가하는 것으로 관찰되었다. 60일 보관 시 pH 7에서 33.33(실온), 41.67(37℃), 75%(50℃)로, pH 8의 경우 41.67, 58.33, 66.67%, pH 9에서 18.18, 15.38, 83.33%로 규소 용출물이 육안으로 관찰되었다. 보관 기간이 길어질수록 발생률이 증가하였고, 50℃에 보관된 모든 병에서 pH에 관계없이 용출물이 확인되었다. 90일에 경우 pH 7에서는 58.33, 58.33, 100%, pH 8에서 58.33, 66.67, 100%로 고온에서 전부 용출물이 관찰되었고, pH 9와 10에서는 보관온도에 관계없이 모든 병에서 확인되었다. 용출물이 발생하지 않은 시료들에서는 규소함량이 0.05 - 1.05ppm으로 분석되었으며, 안티웨더링(내부 코팅)이 되어 있지 않은 병에서는 11.50ppm로 나타나 규소성분의 용출 발생을 줄이기 위해서는 내부코팅이 필요한 것으로 보인다. 유리병에서 발견되는 규소 용출물의 발생은 단기간 저장 시 pH보다는 보관온도에 따른 영향이 크고, 보관기간이 길어질수록 pH와 온도의 영향을 받는 것으로 나타났다. 따라서 유리병 제품의 경우 규소 용출에 의한 부유물 발생 현상을 줄이기 위해서는 고온에서 장기간 보관하지 않도록 소비자들에게 홍보가 필요하다.
