초록

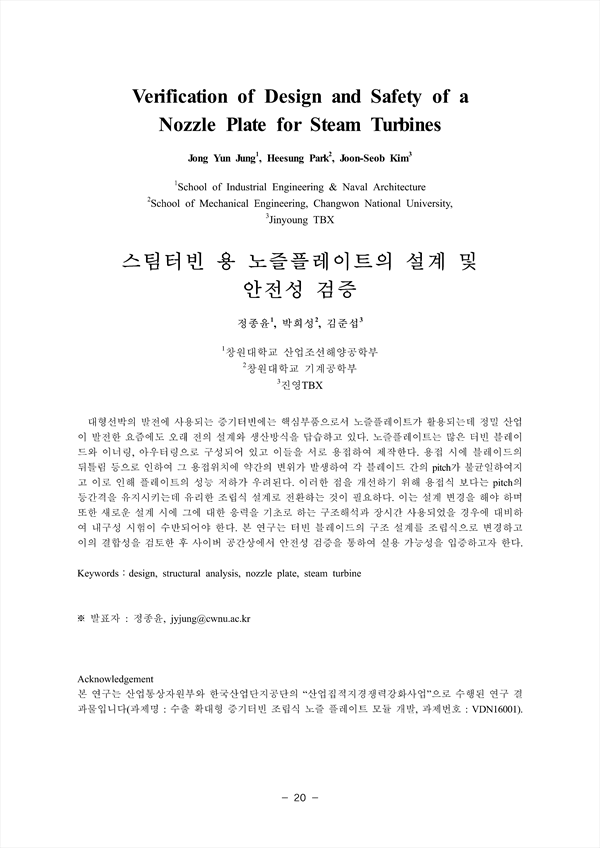

대형선박의 발전에 사용되는 증기터빈에는 핵심부품으로서 노즐플레이트가 활용되는데 정밀 산업 이 발전한 요즘에도 오래 전의 설계와 생산방식을 답습하고 있다. 노즐플레이트는 많은 터빈 블레이드와 이너링, 아우터링으로 구성되어 있고 이들을 서로 용접하여 제작한다. 용접 시에 블레이드의 뒤틀림 등으로 인하여 그 용접위치에 약간의 변위가 발생하여 각 블레이드 간의 pitch가 불균일하여지고 이로 인해 플레이트의 성능 저하가 우려된다. 이러한 점을 개선하기 위해 용접식 보다는 pitch의 등간격을 유지시키는데 유리한 조립식 설계로 전환하는 것이 필요하다. 이는 설계 변경을 해야 하며 또한 새로운 설계 시에 그에 대한 응력을 기초로 하는 구조해석과 장시간 사용되었을 경우에 대비하여 내구성 시험이 수반되어야 한다. 본 연구는 터빈 블레이드의 구조 설계를 조립식으로 변경하고 이의 결합성을 검토한 후 사이버 공간상에서 안전성 검증을 통하여 실용 가능성을 입증하고자 한다.
