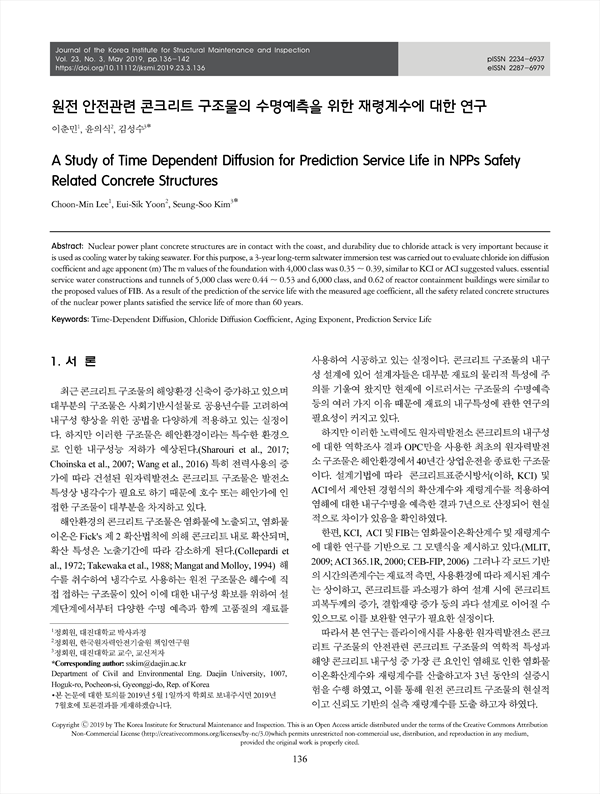

원자력발전소 콘크리트 구조물은 해안가에 접해 있으며, 해수를 취수하여 냉각수로 사용하기 때문에 염해에 의한 내구성은 매우 중요하다. 이를 위해 3년간의 염해 장기침지시험을 실시하여 염화물이온확산계수의 변화 및 재령계수(m)을 평가한 결과 4,000 Class인 구조물 기초의 m은 0.35~0.39로 KCI나 ACI 제안값과 유사한 결과를 나타내었고 5,000 Class인 필수 냉각수 구조물 및 터널은 0.44~0.53, 6,000 Class인 원자로 격납건물은 0.62로 FIB 제안값과 유사하였다. 실측된 재령계수로 내구수명을 예측한 결과 원전의 모든 안전관련 콘크리트 구조물은 설계수명 60년 이상을 만족하는 것으로 나타났다.

Nuclear power plant concrete structures are in contact with the coast, and durability due to chloride attack is very important because it is used as cooling water by taking seawater. For this purpose, a 3-year long-term saltwater immersion test was carried out to evaluate chloride ion diffusion coefficient and age apponent (m) The m values of the foundation with 4,000 class was 0.35 ~ 0.39, similar to KCI or ACI suggested values. essential service water constructions and tunnels of 5,000 class were 0.44 ~ 0.53 and 6,000 class, and 0.62 of reactor containment buildings were similar to the proposed values of FIB. As a result of the prediction of the service life with the measured age coefficient, all the safety related concrete structures of the nuclear power plants satisfied the service life of more than 60 years.

Abstract
1. 서 론
2. 원전의 설계
3. 실험계획 및 방법
    3.1 사용재료
    3.2 콘크리트 배합강도
    3.3 콘크리트 배합설계
    3.4 평가방법
4. 실험결과 및 분석
    4.1 압축강도 평가
    4.2 촉진시험에 의한 염화물이온 확산계수
    4.3 강도특성에 따른 촉진염분 침투 특성
    4.4 장기침지시험에 의한 염화물이온확산계수
    4.5 장기노출에 의한 추정 재령계수(m)
    4.6 염분침투 특성에 의한 내구수명예측
5. 결 론
References
요 지

• 이춘민(대진대학교) | Choon-Min Lee
• 윤의식(한국원자력안전기술원) | Eui-Sik Yoon
• 김성수(대진대학교) | Seung-Soo Kim (Department of Civil and Environmental Eng. Daejin University) Corresponding author
