논문 상세보기

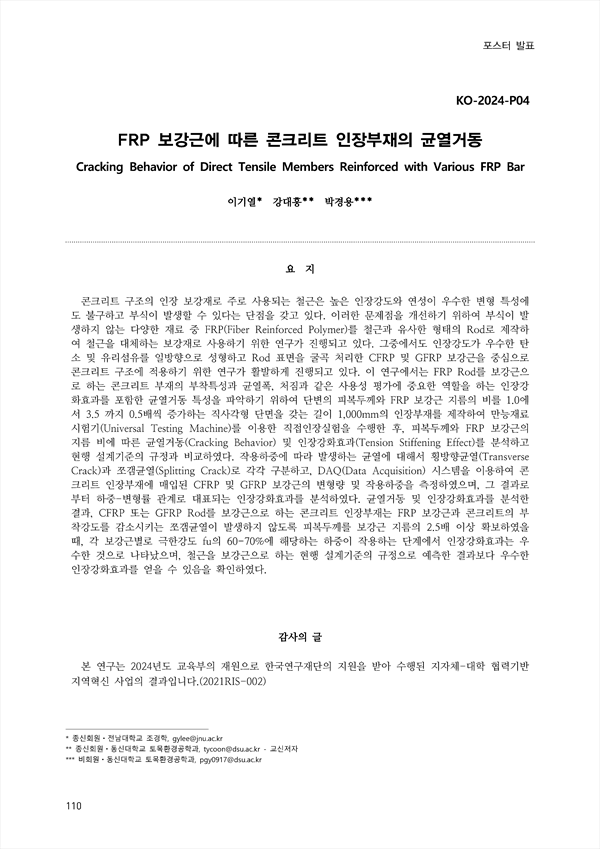

콘크리트 구조의 인장 보강재로 주로 사용되는 철근은 높은 인장강도와 연성이 우수한 변형 특성에 도 불구하고 부식이 발생할 수 있다는 단점을 갖고 있다. 이러한 문제점을 개선하기 위하여 부식이 발 생하지 않는 다양한 재료 중 FRP(Fiber Reinforced Polymer)를 철근과 유사한 형태의 Rod로 제작하 여 철근을 대체하는 보강재로 사용하기 위한 연구가 진행되고 있다. 그중에서도 인장강도가 우수한 탄 소 및 유리섬유를 일방향으로 성형하고 Rod 표면을 굴곡 처리한 CFRP 및 GFRP 보강근을 중심으로 콘크리트 구조에 적용하기 위한 연구가 활발하게 진행되고 있다. 이 연구에서는 FRP Rod를 보강근으 로 하는 콘크리트 부재의 부착특성과 균열폭, 처짐과 같은 사용성 평가에 중요한 역할을 하는 인장강 화효과를 포함한 균열거동 특성을 파악하기 위하여 단변의 피복두께와 FRP 보강근 지름의 비를 1.0에 서 3.5 까지 0.5배씩 증가하는 직사각형 단면을 갖는 길이 1,000mm의 인장부재를 제작하여 만능재료 시험기(Universal Testing Machine)를 이용한 직접인장실험을 수행한 후, 피복두께와 FRP 보강근의 지름 비에 따른 균열거동(Cracking Behavior) 및 인장강화효과(Tension Stiffening Effect)를 분석하고 현행 설계기준의 규정과 비교하였다. 작용하중에 따라 발생하는 균열에 대해서 횡방향균열(Transverse Crack)과 쪼갬균열(Splitting Crack)로 각각 구분하고, DAQ(Data Acquisition) 시스템을 이용하여 콘 크리트 인장부재에 매입된 CFRP 및 GFRP 보강근의 변형량 및 작용하중을 측정하였으며, 그 결과로 부터 하중-변형률 관계로 대표되는 인장강화효과를 분석하였다. 균열거동 및 인장강화효과를 분석한 결과, CFRP 또는 GFRP Rod를 보강근으로 하는 콘크리트 인장부재는 FRP 보강근과 콘크리트의 부 착강도를 감소시키는 쪼갬균열이 발생하지 않도록 피복두께를 보강근 지름의 2.5배 이상 확보하였을 때, 각 보강근별로 극한강도 fu의 60-70%에 해당하는 하중이 작용하는 단계에서 인장강화효과는 우 수한 것으로 나타났으며, 철근을 보강근으로 하는 현행 설계기준의 규정으로 예측한 결과보다 우수한 인장강화효과를 얻을 수 있음을 확인하였다.
