논문 상세보기
pp.1-6

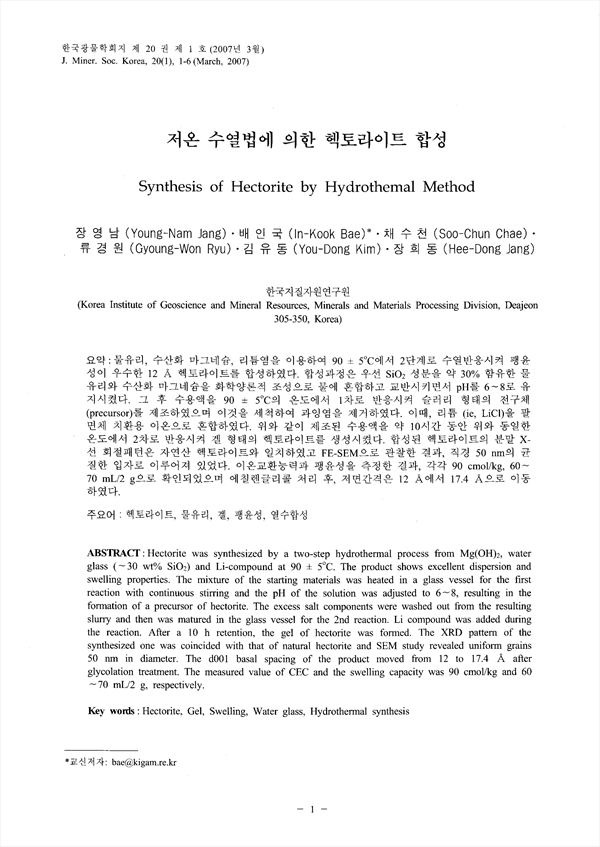

물유리, 수산화 마그네슘, 리튬염을 이용하여 90±5℃에서 2단계로 수열반응시켜 팽윤성이 우수한 12 a 헥토라이트를 합성하였다. 합성과정은 우선 SiO2 성분을 약 30% 함유한 물유리와 수산화 마그네슘을 화학양론적 조성으로 물에 혼합하고 교반시키면서 pH를 6~8로 유지시켰다. 그 후 수용액을 90±5℃의 온도에서 1차로 반응시켜 슬러리 형태의 전구체(precursor)를 제조하였으며 이것을 세척하여 과잉염을 제거하였다. 이때, 리튬 (ie, LiCl)을 팔면체 치환용 이온으로 혼합하였다. 위와 같이 제조된 수용액을 약 10시간 동안 위와 동일한 온도에서 2차로 반응시켜 겔 형태의 헥토라이트를 생성시켰다. 합성된 헥토라이트의 분말 X-선 회절패턴은 자연산 헥토라이트와 일치하였고 FE-SEM으로 관찰한 결과, 직경 50 nm의 균질한 입자로 이루어져 있었다. 이온교환능력과 팽윤성을 측정한 결과, 각각 90 cmol/kg, 60~70 ml/2 g으로 확인되었으며 에칠렌글리콜 처리 후, 저면간격은 12 a에서 17.4 a으로 이동하였다.
Hectorite was synthesized by a two-step hydrothermal process from Mg(OH)2, water glass (~30 wt% SiO2) and Li-compound at 90±5℃. The product shows excellent dispersion and swelling properties. The mixture of the starting materials was heated in a glass vessel for the first reaction with continuous stirring and the pH of the solution was adjusted to 6~8, resulting in the formation of a precursor of hectorite. The excess salt components were washed out from the resulting slurry and then was matured in the glass vessel for the 2nd reaction. Li compound was added during the reaction. After a 10 h retention, the gel of hectorite was formed. The XRD pattern of the synthesized one was coincided with that of natural hectorite and SEM study revealed uniform grains 50 m in diameter. The d001 basal spacing of the product moved from 12 to 17.4 a after glycolation treatment. The measured value of CEC and the swelling capacity was 90 cmol/kg and 60~70 mL/2 g, respectively.
