pp.104-114

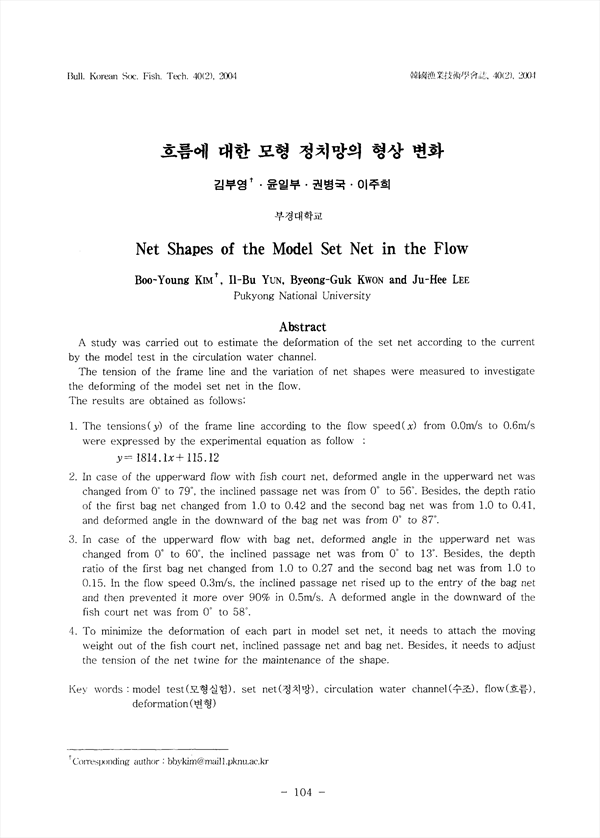

본 연구에서는 실제 정치망 어장에서의 조류변화에 따른 어구 변형을 추정하고, 그 변형을 최소화시키며 어구의 기본 기능을 유지시키는 데 필요한 수중형상과 어구 용적을 확보할 수 있는 설계의 기본 자료를 얻기 위해 회류 수조에서 모형실험을 실시하였으며, 흐름에 따른 사개줄의 장력과 그물형상의 변화를 측정하였다. 실험에서 얻은 결과를 요약하면 다음과 같다. 1. 유속이 0.0m/s에서 0.6m/s로 변화할 때에 유속(x)에 따른 장력(y)의 실험식은 y=1814.1x+115.12 이었다. 2. 수중형상에 있어서 운동장이 흐름의 조상측인 경우에 운동장그물의 기울기는 0~79˚까지, 비탈 그물의 기울기는 0~56˚까지 변화하였고, 원통 까레 깊이 비는 제1원통 까래가 1.0~0.42까지, 제2원통 까래가 1.0~0.41까지 감소하였으며, 조하측인 원통그물의 기울기는 0~87˚까지 변화하였다. 3. 원통이 흐름의 조상측인 경우에 원통그물의 기울기는 0~60˚까지, 비탈그물의 기울기는 0~13˚까지 변화하였고, 원통 까래 깊이 비는 제1원통 까래가 1.0~0.27까지, 제2원통 까레가 1.0~0.15까지 감소하였으며, 유속이 0.3m/s일 때 비탈그물이 원통 입구까지 부상하고 0.5m/s일 때 원통 입구를 90% 이상 막았으며, 조하측인 운동장그물의 기울기는 0~58˚까지 변화하였다. 4. 각 부분의 변형을 최소화하기 위해서는 입구 및 운동장 부분에서는 힘줄의 저조시 수심 위치에 중량추를 부착하고, 운동장 바깥쪽에 이동식 부가 중량추를 부착하며, 원통에서는 제1원통의 섶장과 까래그물의 연결부에 중량추 및 이동식 부가 중량추를 부착하고, 비탈그물에 중량추를 부착하며, 제2원통에 이동식 부가 중량추를 부착하는 것이 필요할 것으로 생각된다.
A study was carried out to estimate the deformation of the set net according to the current by the model test in the circulation water channel. The tension of the frame line and the variation of net shapes were measured to investigate the deforming of the model set net in the flow. The results are obtained as follows; 1. The tensions (y) of the frame line according to the flow speed(x) from 0.0m/s to 0.6m/s were expressed by the experimental equation as follow : y= 1814.1x+115.12 2. In case of the upperward flow with fish court net, deformed angle in the upperward net was changed from 0˚ to 79˚, the inclined passage net was from 0˚ to 56˚. Besides, the depth ratio of the first bag net changed from 1.0 to 0.42 and the second bag net was from 1.0 to 0.41, and deformed angle in the downward of the bag net was from 0˚ to 87˚. 3. In case of the upperward flow with bag net, deformed angle in the upperward net was changed from 0˚ to 60˚, the inclined passage net was from 0˚ to 13˚. Besides, the depth ratio of the first bag net changed from 1.0 to 0.27 and the second bag net was from 1.0 to 0.15. In the flow speed 0.3m/s, the inclined passage net rised up to the entry of the bag net and then prevented it more over 90% in 0.5m/s. A deformed angle in the downward of the fish court net was from 0˚ to 58˚. 4. To minimize the deformation of each part in model set net, it needs to attach the moving weight out of the fish court net, inclined passage net and bag net. Besides, it needs to adjust the tension of the net twine for the maintenance of the shape.
