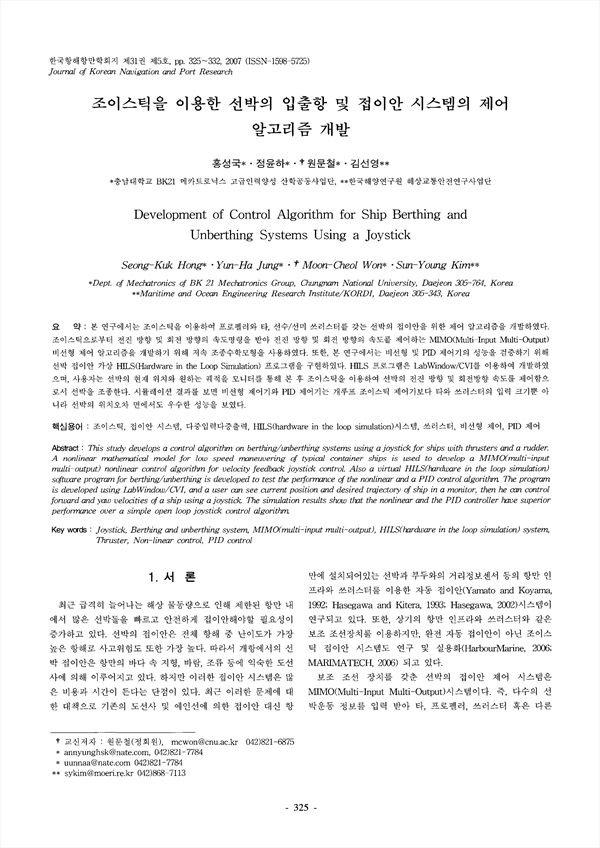

조이스틱을 이용한 선박의 입출항 및 접이안 시스템의 제어 알고리즘 개발 KCI 등재

Development of Control Algorithm for Ship Berthing and Unberthing Systems Using a Joystick

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/261051
서비스가 종료되어 열람이 제한될 수 있습니다.
Journal of Korean Navigation and Port Reserch (한국항해항만학회지)
한국항해항만학회 (Korean Institute of Navigation and Port Research)
초록

본 연구에서는 조이스틱을 이용하여 프로펠러와 타, 선수/선미 쓰러스터를 갖는 선박의 접이안을 위한 제어 알고리즘을 개발하였다. 조이스틱으로부터 전진 방향 및 회전 방향의 속도명령을 받아 전진 방향 및 회전 방향의 속도를 제어하는 MIMO(Multi-Input Multi-Output) 비선형 제어 알고리즘을 개발하기 위해 저속 조종수학모형을 사용하였다. 또한, 본 연구에서는 비선형 및 PID 제어기의 성능을 검증하기 위해 선박 접이안 가상 HILS(Hardware in the Loop Simulation) 프로그램을 구현하였다. HILS 프로그램은 LabWindow/CVI를 이용하여 개발하였으며, 사용자는 선박의 현재 위치와 원하는 궤적을 모니터를 통해 본 후 조이스틱을 이용하여 선박의 전진 방향 및 회전방향 속도를 제어함으로서 선박을 조종한다. 시뮬레이션 결과를 보면 비선형 제어기와 PID 제어기는 개루프 조이스틱 제어기보다 타와 쓰러스터의 입력 크기뿐 아니라 선박의 위치오차 면에서도 우수한 성능을 보였다.

This study develops a control algorithm on berthing/unberthing system using a joystick for ships with thrusters and a rudder. A nonlinear mathematical model for low speed maneuvering of typical container ships is used to develop a MIMO(multi-input multi-output) nonlinear control algorithm for velocity feedback joystick control. Also a virtual HILS(hardware in the loop simulation) software program for berthing/unberthing is developed to test the performance of the nonlinear and a PID control algorithm. The program is developed using LabWindow/CVI, and a user can see current position and desired trajectory of ship in a monitor, then he can control forward and yaw velocities of a ship using a joystick. The simulation results show that the nonlinear mfd the PID controller have superior performance over a simple open loop joystick control algorithm.

저자
  • 홍성국 | Hong, Seong-Kuk
  • 정윤하 | Jung, Yun-Ha
  • 김선영 | Kim, Sun-Young
  • 원문철 | Won, Moon-Cheol
