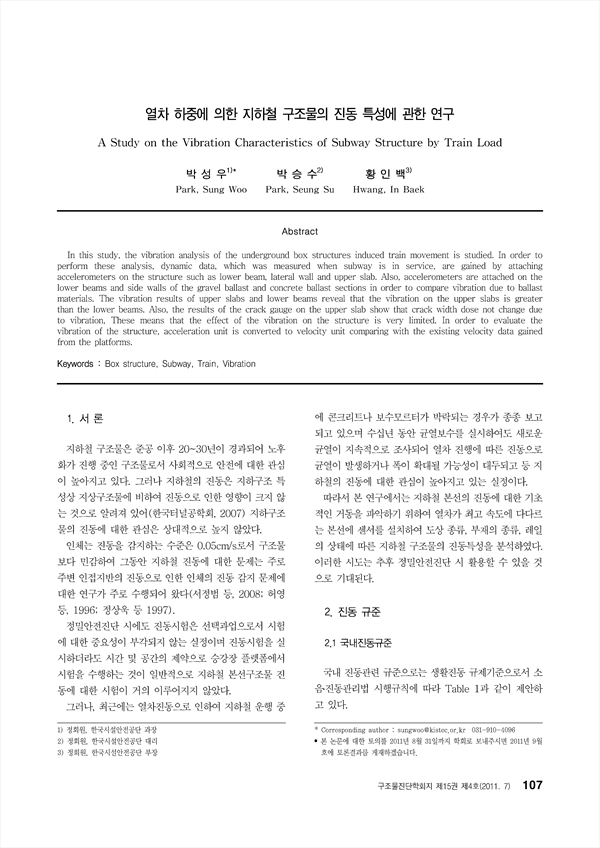

본 연구에서는 열차 진행에 따른 진동이 지하철 박스구조물에 미치는 영향에 대해서 분석을 수행하였다. 이를 위하여 지하철 본선에 센서를 설치하고 지하철이 운행 시간대의 열차진동 데이터를 획득하였다. 센서의 위치는 하부보, 측벽, 상부슬래브에 설치하였고, 자갈도상부와 콘크리트도상부의 하부보와 측벽에 각각 센서를 부착하여 부재의 위치 및 도상의 종류에 따른 진동의 영향을 분석하였다. 하부보와 상부슬래브의 동적응답을 분석한 결과 하부보의 진동속도에 비하여 상부슬래브의 진동속도는 작은 것으로 분석되었고, 상부슬래브 균열의 폭에 대한 변화도 없는 것으로 분석되어 진동의 영향이 상부슬래브까지 미치지 않는 것으로 분석되었다. 자갈도상과 콘크리트도상의 위치에서 하부보와 측벽의 가속도를 비교한 결과 콘크리트 도상의 약간 큰 것으로 나타났으나 그 차가 크지 않아 도상의 차이에 따른 정량적인 분석은 추후에 추가적인 연구를 통하여 분석하여야 할 것으로 판단된다. 구조물의 진동을 평가하기 위해서 가속도 이력을 속도이력으로 변환하여 기존의 승강장에서 수집된 진동 속도 데이터와 비교하였으며, 승강장보다는 본선의 진동속도가 더 빠른 것을 확인할 수 있었다. 금번 연구를 통하여 정밀안전 시에 지하철의 진동을 측정하여 구조물의 평가를 처음으로 시도하였으며 추후 연구에서는 측정 분해능을 보다 세밀하게 하고 측정 개소를 다양화하여 보다 세밀한 분석을 수행하는 연구가 필요할 것으로 판단된다.

In this study, the vibration analysis of the underground box structures induced train movement is studied. In order to perform these analysis, dynamic data, which was measured when subway is in service, are gained by attaching accelerometers on the structure such as lower beam, lateral wall and upper slab. Also, accelerometers are attached on the lower beams and side walls of the gravel ballast and concrete ballast sections in order to compare vibration due to ballast materials. The vibration results of upper slabs and lower beams reveal that the vibration on the upper slabs is greater than the lower beams. Also, the results of the crack gauge on the upper slab show that crack width dose not change due to vibration, These means that the effect of the vibration on the structure is very limited. In order to evaluate the vibration of the structure, acceleration unit is converted to velocity unit comparing with the existing velocity data gained from the platforms.

• 박성우(한국시설안전공단 과장) | Park, Sung Woo Corresponding author
• 박승수(한국시설안전공단 대리) | Park, Seung Su
• 황인백(한국시설안전공단 부장) | Hwang, In Baek
