논문 상세보기

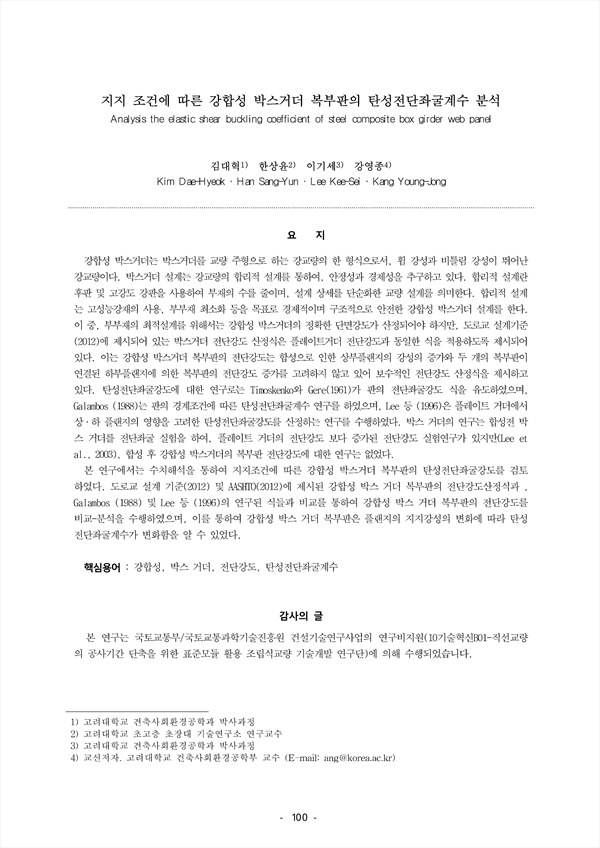

강합성 박스거더는 박스거더를 교량 주형으로 하는 강교량의 한 형식으로서, 휨 강성과 비틀림 강성이 뛰어난 강교량이다. 박스거더 설계는 강교량의 합리적 설계를 통하여, 안정성과 경제성을 추구하고 있다. 합리적 설계란 후판 및 고강도 강판을 사용하여 부재의 수를 줄이며, 설계 상세를 단순화한 교량 설계를 의미한다. 합리적 설계는 고성능강재의 사용, 부부재 최소화 등을 목표로 경제적이며 구조적으로 안전한 강합성 박스거더 설계를 한다. 이 중, 부부재의 최적설계를 위해서는 강합성 박스거더의 정확한 단면강도가 산정되어야 하지만, 도로교 설계기준(2012)에 제시되어 있는 박스거더 전단강도 산정식은 플레이트거더 전단강도과 동일한 식을 적용하도록 제시되어 있다. 이는 강합성 박스거더 복부판의 전단강도는 합성으로 인한 상부플랜지의 강성의 증가와 두 개의 복부판이 연결된 하부플랜지에 의한 복부판의 전단강도 증가를 고려하지 않고 있어 보수적인 전단강도 산정식을 제시하고 있다. 탄성전단좌굴강도에 대한 연구로는 Timoskenko와 Gere(1961)가 판의 전단좌굴강도 식을 유도하였으며, Galambos (1988)는 판의 경계조건에 따른 탄성전단좌굴계수 연구를 하였으며, Lee 등 (1996)은 플레이트 거더에서 상·하 플랜지의 영향을 고려한 탄성전단좌굴강도를 산정하는 연구를 수행하였다. 박스 거더의 연구는 합성전 박스 거더를 전단좌굴 실험을 하여, 플레이트 거더의 전단강도 보다 증가된 전단강도 실험연구가 있지만(Lee et al., 2003), 합성 후 강합성 박스거더의 복부판 전단강도에 대한 연구는 없었다.본 연구에서는 수치해석을 통하여 지지조건에 따른 강합성 박스거더 복부판의 탄성전단좌굴강도를 검토하였다. 도로교 설계 기준(2012) 및 AASHTO(2012)에 제시된 강합성 박스 거더 복부판의 전단강도산정식과 , Galambos (1988) 및 Lee 등 (1996)의 연구된 식들과 비교를 통하여 강합성 박스 거더 복부판의 전단강도를 비교-분석을 수행하였으며, 이를 통하여 강합성 박스 거더 복부판은 플랜지의 지지강성의 변화에 따라 탄성전단좌굴계수가 변화함을 알 수 있었다.
