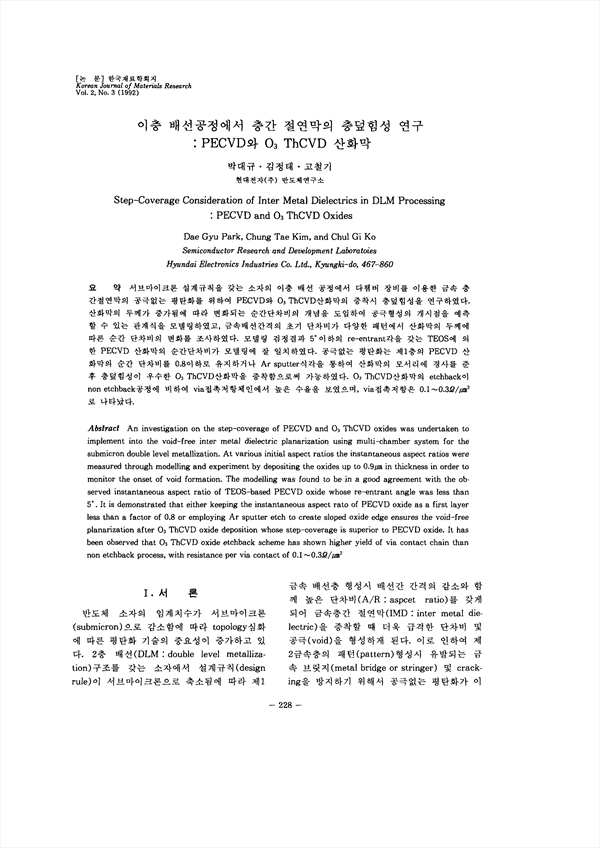

서브마이크론 설계규칙을 갖는 소자의 이층 배선 공정에서 다챔버 장비를 이용한 금속 층간절연막의 공극없는 평탄화를 위하여 PECVD와 O3 ThCVD산화막의 증착시 층덮힘성을 연구하였다. 산화막의 두께가 증가됨에 따라 변화되는 순간단차비의 개념을 도입하여 공극형성의 개시점을 예측할 수 있는 관계식을 모델링하였고, 금속배선간격의 초기 단차비가 다양한 패턴에서 산화막의 두께에 따른 순간 단차비의 변화를 조사하였다. 모델링 검정결과 5˚이하의 re-entrant각을 갖는 TEOS에 의한 PECVO 산화막의 순간단차비가 모델링에 잘 일치하였다. 공극없는 평탄화는 제1층의 PECVD 산화막의 순간 단차비를 0.8이하로 유지하거나 Ar sputter식각을 통하여 산화막의 모서리에 경사를 준후 층덮힘성이 우수한 O3 ThCVD산화막을 증착함으로써 가능하였다. O3 ThCVD산화막의 etchback이 non etchback공정에 비하여 via접쪽저항체인에서 높은 수율을 보였으며, via접촉저항은 0.1~0.3Ω/μm2로 나타났다.

• 박대규 | Park, Dae-Gyu
• 김정태 | 김정태
• 고철기 | 고철기
