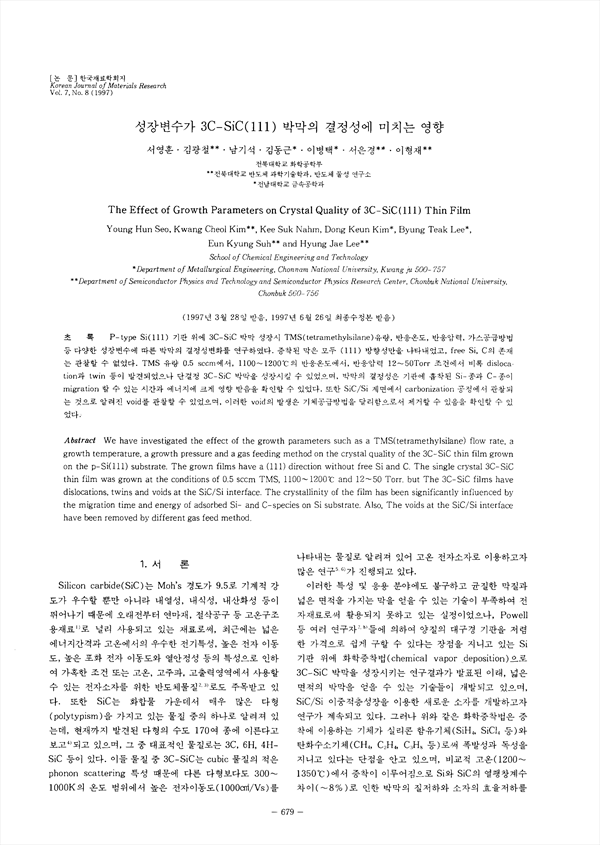

P-type Si(111)기판 위에 3C-SiC박막 성장시 TMS(tetramethylsilane)유량, 반응온도, 반응압력, 가스공급방법등 다양한 성장변수에 따른 박막의 결정성변화를 연구하였다. 증착된 막은 모두 (111)방향성만을 나타내었고, free Si, C의 존재는 관찰할 수 없었다. TMS 유량 0.5 sccm에서, 1100-1200˚C의 반응온도에서 , 반응압력 12-50Torr 조건에서 비록 dislocation과 twin등이 발결되었으나 단결정 3C-SiC 박막을 성장시킬 수 있었으며, 박막의 결정성은 기판에 흡착된 Si-종과 C-종이migration할 수 있는 시간과 에너지에 크게 영향 받음을 확인할 수 있었다. 또한 SiC/Si계면에서 carbonization공정에서 관찰되는 것으로 알려진 void를 관찰할 수 있었으며, 이러한 void의 발생은 기체공급방법을 달리함으로서 제거할 수 있음을 확인할 수 있었다.

• 서영훈 | Seo, Yeong-Hun
• 김광철 | 김광철
• 남기석 | 남기석
• 김동근 | 김동근
• 이병택 | 이병택
• 서은경 | 서은경
• 이형재 | 이형재
