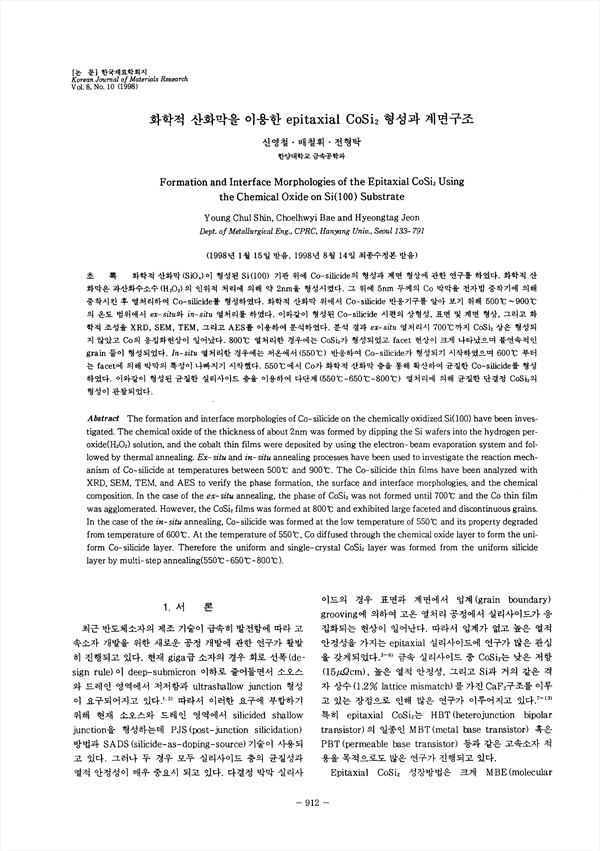

화학적 산화막(SiOx)이 형성된 Si(100)기판 위에 Co-silicide의 형성과 계면 형상에 관한 연구를 하였다. 화학적 산화막은 과산화수소수(H2O2)의 인위적 처리에 의해 약 2nm을 형성시켰다. 그 위에 5nm 두께의 Co 박막을 전자빔 증착기에 의해 증착시킨 후 열처리하여 Co-silicide를 형성하였다. 화학적 산화막 위에서 Co-silicide 반응기구를 알아 보기 위해 500˚C-900˚C의 온도 범위에서 ex-situ와 in-situ 열처리를 하였다. 이와같이 형성된 Co-silicide 시편의 상형성, 표면 및 계면 형상, 그리고 화학적 조성을 XRD, SEM, TEM, 그리고 AES를 이용하여 분석하였다. 분석 결과 es-situ 열처리시 700˚C까지 CoSi2 상은 형성되지 않았고 Co의 응집화현상이 일어났다. 800˚C 열처리한 경우에는 CoSI2가 형성되었고 facet 현상이 크게 나타났으며 불연속적인 grain 들이 형성되었다. In-situ 열처리한 경우에는 저온에서 (550 ˚C)반응하여 Co-silicide가 형성되기 시작하였으며 600˚C부터는 facet에 의해 박막의 특성이 나빠지기 시작했다. 550˚C에서 Co가 화학적 산화막 층을 통해 확산하여 균질한 Co-silicide를 형성하였다. 이와같이 형성된 균질한 실리사이드 층을 이용하여 다단계(550˚C-650˚C-800˚C)열처리에 의해 균질한 다결정 CoSI2의 형성이 관찰되었다.

• 신영철 | Sin, Yeong-Cheol
• 배철휘 | 배철휘
• 전형탁 | 전형탁
