논문 상세보기

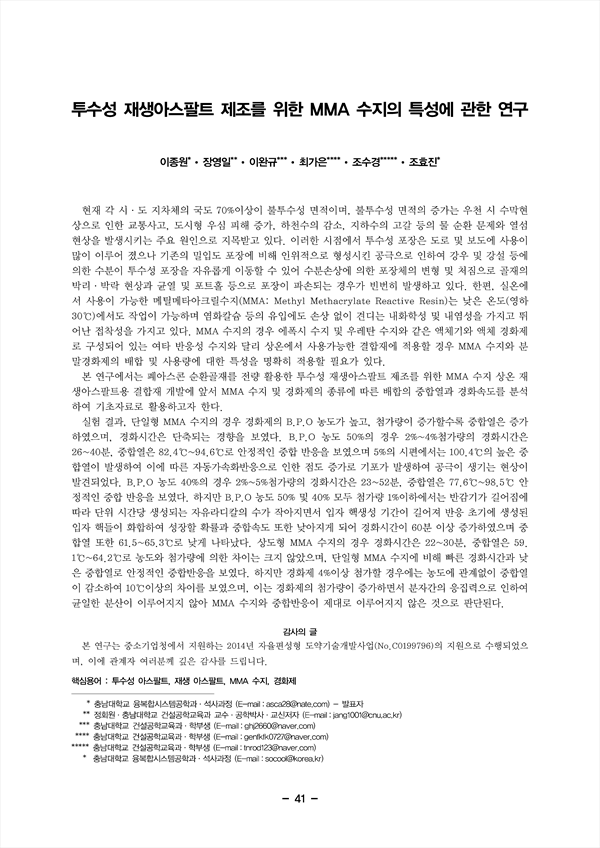

현재 각 시·도 지차체의 국도 70%이상이 불투수성 면적이며, 불투수성 면적의 증가는 우천 시 수막현 상으로 인한 교통사고, 도시형 우심 피해 증가, 하천수의 감소, 지하수의 고갈 등의 물 순환 문제와 열섬 현상을 발생시키는 주요 원인으로 지목받고 있다. 이러한 시점에서 투수성 포장은 도로 및 보도에 사용이 많이 이루어 졌으나 기존의 밀입도 포장에 비해 인위적으로 형성시킨 공극으로 인하여 강우 및 강설 등에 의한 수분이 투수성 포장을 자유롭게 이동할 수 있어 수분손상에 의한 포장체의 변형 및 처짐으로 골재의 박리·박락 현상과 균열 및 포트홀 등으로 포장이 파손되는 경우가 빈번히 발생하고 있다. 한편, 실온에 서 사용이 가능한 메틸메타아크릴수지(MMA: Methyl Methacrylate Reactive Resin)는 낮은 온도(영하 30℃)에서도 작업이 가능하며 염화칼슘 등의 유입에도 손상 없이 견디는 내화학성 및 내염성을 가지고 뛰 어난 접착성을 가지고 있다. MMA 수지의 경우 에폭시 수지 및 우레탄 수지와 같은 액체기와 액체 경화제 로 구성되어 있는 여타 반응성 수지와 달리 상온에서 사용가능한 결합재에 적용할 경우 MMA 수지와 분 말경화제의 배합 및 사용량에 대한 특성을 명확히 적용할 필요가 있다. 본 연구에서는 폐아스콘 순환골재를 전량 활용한 투수성 재생아스팔트 제조를 위한 MMA 수지 상온 재 생아스팔트용 결합재 개발에 앞서 MMA 수지 및 경화제의 종류에 따른 배합의 중합열과 경화속도를 분석 하여 기초자료로 활용하고자 한다. 실험 결과, 단일형 MMA 수지의 경우 경화제의 B.P.O 농도가 높고, 첨가량이 증가할수록 중합열은 증가 하였으며, 경화시간은 단축되는 경향을 보였다. B.P.O 농도 50%의 경우 2%~4%첨가량의 경화시간은 26~40분, 중합열은 82.4℃~94.6℃로 안정적인 중합 반응을 보였으며 5%의 시편에서는 100.4℃의 높은 중 합열이 발생하여 이에 따른 자동가속화반응으로 인한 점도 증가로 기포가 발생하여 공극이 생기는 현상이 발견되었다. B.P.O 농도 40%의 경우 2%~5%첨가량의 경화시간은 23~52분, 중합열은 77.6℃~98.5℃ 안 정적인 중합 반응을 보였다. 하지만 B.P.O 농도 50% 및 40% 모두 첨가량 1%이하에서는 반감기가 길어짐에 따라 단위 시간당 생성되는 자유라디칼의 수가 작아지면서 입자 핵생성 기간이 길어져 반응 초기에 생성된 입자 핵들이 화합하여 성장할 확률과 중합속도 또한 낮아지게 되어 경화시간이 60분 이상 증가하였으며 중 합열 또한 61.5~65.3℃로 낮게 나타났다. 상도형 MMA 수지의 경우 경화시간은 22~30분, 중합열은 59. 1℃~64.2℃로 농도와 첨가량에 의한 차이는 크지 않았으며, 단일형 MMA 수지에 비해 빠른 경화시간과 낮 은 중합열로 안정적인 중합반응을 보였다. 하지만 경화제 4%이상 첨가할 경우에는 농도에 관계없이 중합열 이 감소하여 10℃이상의 차이를 보였으며, 이는 경화제의 첨가량이 증가하면서 분자간의 응집력으로 인하여 균일한 분산이 이루어지지 않아 MMA 수지와 중합반응이 제대로 이루어지지 않은 것으로 판단된다.
