목 적: 초음파 세척기의 사용 시간에 따라서 안경렌즈 박막의 변화를 관찰하고자 한다.
방 법: 안경렌즈를 물이 담긴 초음파 세척기 안에 고정시킨 후 0시간, 0.5시간, 1시간, 1.5시간, 2시간을 초음파 세척기를 작동시킨 후 시간에 따라서 안경렌즈 코팅 박막의 변화를 관찰하였다. 안경렌즈 표면은 광 학현미경을 사용하여 관찰하였고, 접안렌즈의 배율은 10배이고 대물렌즈의 배율은 1배에서 4배까지 변하는 줌렌즈를 사용하였다. 안경렌즈의 광 투과율은 광 투과율 측정기를 사용하여 280~780 nm파장에서의 투과율을 측정하였으며, 안경렌즈 표면에서의 접촉각은 디지털 카메라와 스마트 앱을 이용하여 측정하였으며, 안경렌즈의 ITO 박막의 두께 변화는 RF 고주파 송수신 측정 장치를 이용하여 측정하였다.
결 과: 안경렌즈에 초음파 세척기를 30분 한 후에는 안경렌즈 표면이 아무런 변화가 없었고, 초음파 세 척기를 1시간 한 후에는 안경렌즈 표면이 국부적으로 흠집이 나타났으며, 이 후 초음파 세척기를 2시간 할 때까지 흠집이 점점 확대되는 것이 관찰되었다. 평균투과율은 처음 97.85%로 시작하여 초음파 세척기를 2 시간 한 후에는 96.97%로 감소하였다. 접촉각은 초음파 세척기를 30분 한 후 조금 감소된 것을 관찰하였다. ITO 박막의 두께는 초음파 세척기를 안경렌즈에 한 시간에 따라 변화가 없었다.
결 론: 안경렌즈에 초음파 세척기를 1시간 한 후부터는 국부적으로 안경렌즈 박막에 흠집이 생기고 시간 이 지남에 따라 점점 확대되는 것을 알 수 있었고, 안경렌즈 전체적으로는 초음파 세척기 30분 한 후부터 안 경렌즈 발수코팅막에 영향을 주는 것을 알 수 있다.

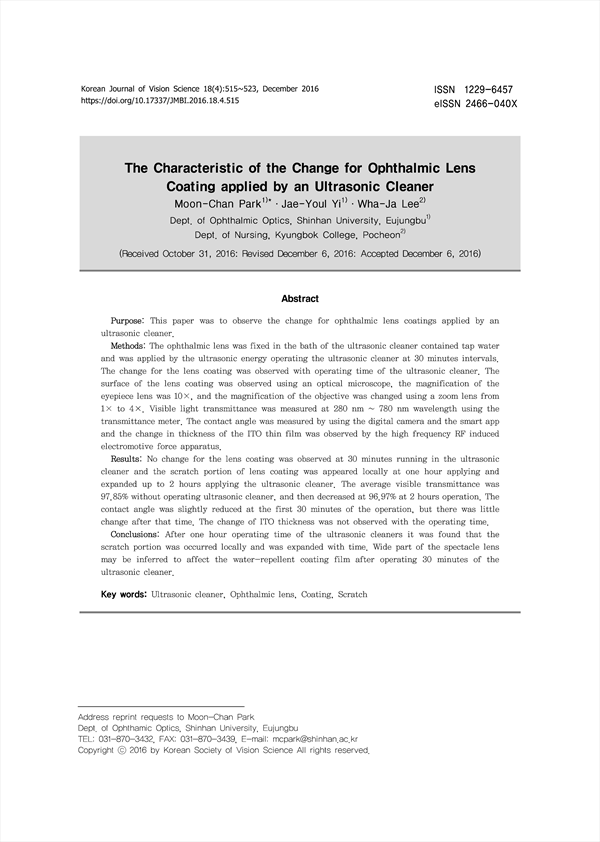

Purpose: This paper was to observe the change for ophthalmic lens coatings applied by an ultrasonic cleaner.
Methods: The ophthalmic lens was fixed in the bath of the ultrasonic cleaner contained tap water and was applied by the ultrasonic energy operating the ultrasonic cleaner at 30 minutes intervals. The change for the lens coating was observed with operating time of the ultrasonic cleaner. The surface of the lens coating was observed using an optical microscope, the magnification of the eyepiece lens was 10×, and the magnification of the objective was changed using a zoom lens from 1× to 4×. Visible light transmittance was measured at 280 nm ~ 780 nm wavelength using the transmittance meter. The contact angle was measured by using the digital camera and the smart app and the change in thickness of the ITO thin film was observed by the high frequency RF induced electromotive force apparatus.
Results: No change for the lens coating was observed at 30 minutes running in the ultrasonic cleaner and the scratch portion of lens coating was appeared locally at one hour applying and expanded up to 2 hours applying the ultrasonic cleaner. The average visible transmittance was 97.85% without operating ultrasonic cleaner, and then decreased at 96.97% at 2 hours operation. The contact angle was slightly reduced at the first 30 minutes of the operation, but there was little change after that time. The change of ITO thickness was not observed with the operating time.
Conclusions: After one hour operating time of the ultrasonic cleaners it was found that the scratch portion was occurred locally and was expanded with time. Wide part of the spectacle lens may be inferred to affect the water-repellent coating film after operating 30 minutes of the ultrasonic cleaner.

Ⅰ. 서 론
 Ⅱ. 실험 방법
 Ⅲ. 실험 결과
  1. 안경렌즈 표면 관찰
  2. 안경렌즈 접촉각
  3. 안경렌즈 투과율
  4. ITO 박막의 두께변화
 Ⅳ. 결 론
 References

• Moon-Chan Park(신한대학교 뷰티헬스사이언스부 안경광학전공) | 박문찬
• Jae-Youl Yi(신한대학교 뷰티헬스사이언스부 안경광학전공) | 이재율
• Wha-Ja Lee(경복대학교 간호학과) | 이화자
