논문 상세보기

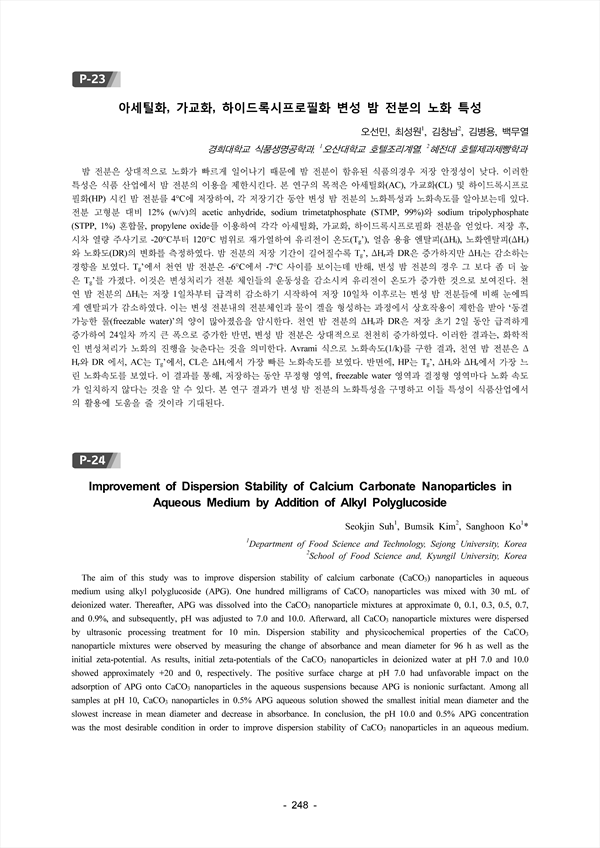

밤 전분은 상대적으로 노화가 빠르게 일어나기 때문에 밤 전분이 함유된 식품의경우 저장 안정성이 낮다. 이러한 특성은 식품 산업에서 밤 전분의 이용을 제한시킨다. 본 연구의 목적은 아세틸화(AC), 가교화(CL) 및 하이드록시프로 필화(HP) 시킨 밤 전분를 4°C에 저장하여, 각 저장기간 동안 변성 밤 전분의 노화특성과 노화속도를 알아보는데 있다. 전분 고형분 대비 12% (w/v)의 acetic anhydride, sodium trimetatphosphate (STMP, 99%)와 sodium tripolyphosphate (STPP, 1%) 혼합물, propylene oxide를 이용하여 각각 아세틸화, 가교화, 하이드록시프로필화 전분을 얻었다. 저장 후, 시차 열량 주사기로 -20°C부터 120°C 범위로 재가열하여 유리전이 온도(Tg’), 얼음 용융 엔탈피(ΔHi), 노화엔탈피(ΔHr) 와 노화도(DR)의 변화를 측정하였다. 밤 전분의 저장 기간이 길어질수록 Tg’, ΔHr과 DR은 증가하지만 ΔHi는 감소하는 경향을 보였다. Tg’에서 천연 밤 전분은 -6°C에서 -7°C 사이를 보이는데 반해, 변성 밤 전분의 경우 그 보다 좀 더 높 은 Tg’를 가졌다. 이것은 변성처리가 전분 체인들의 운동성을 감소시켜 유리전이 온도가 증가한 것으로 보여진다. 천 연 밤 전분의 ΔHi는 저장 1일차부터 급격히 감소하기 시작하여 저장 10일차 이후로는 변성 밤 전분들에 비해 눈에띄 게 엔탈피가 감소하였다. 이는 변성 전분내의 전분체인과 물이 겔을 형성하는 과정에서 상호작용이 제한을 받아 ‘동결 가능한 물(freezable water)’의 양이 많아졌음을 암시한다. 천연 밤 전분의 ΔHr과 DR은 저장 초기 2일 동안 급격하게 증가하여 24일차 까지 큰 폭으로 증가한 반면, 변성 밤 전분은 상대적으로 천천히 증가하였다. 이러한 결과는, 화학적 인 변성처리가 노화의 진행을 늦춘다는 것을 의미한다. Avrami 식으로 노화속도(1/k)를 구한 결과, 천연 밤 전분은 Δ Hr와 DR 에서, AC는 Tg’에서, CL은 ΔHi에서 가장 빠른 노화속도를 보였다. 반면에, HP는 Tg’, ΔHi와 ΔHr에서 가장 느 린 노화속도를 보였다. 이 결과를 통해, 저장하는 동안 무정형 영역, freezable water 영역과 결정형 영역마다 노화 속도 가 일치하지 않다는 것을 알 수 있다. 본 연구 결과가 변성 밤 전분의 노화특성을 구명하고 이들 특성이 식품산업에서 의 활용에 도움을 줄 것이라 기대된다.
