논문 상세보기

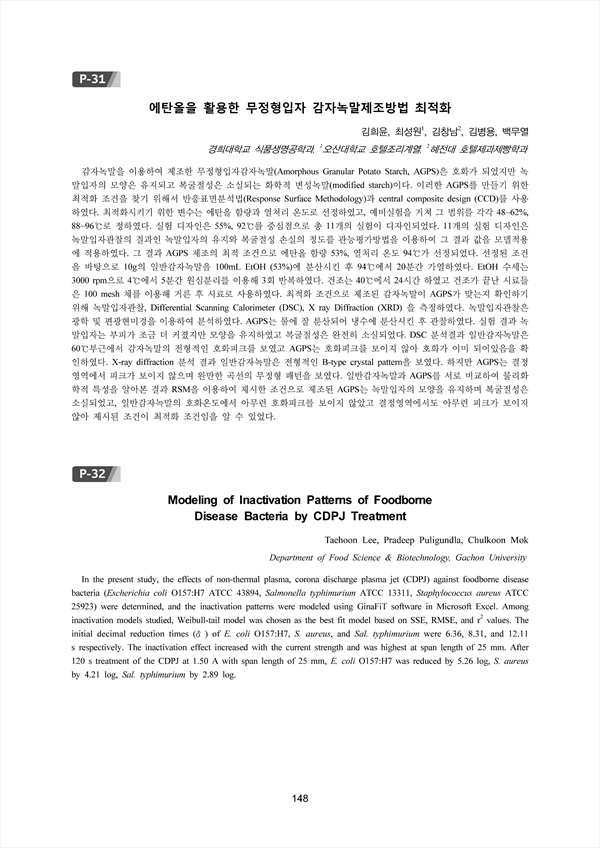

감자녹말을 이용하여 제조한 무정형입자감자녹말(Amorphous Granular Potato Starch, AGPS)은 호화가 되었지만 녹 말입자의 모양은 유지되고 복굴절성은 소실되는 화학적 변성녹말(modified starch)이다. 이러한 AGPS를 만들기 위한 최적화 조건을 찾기 위해서 반응표면분석법(Response Surface Methodology)과 central composite design (CCD)를 사용 하였다. 최적화시키기 위한 변수는 에탄올 함량과 열처리 온도로 선정하였고, 예비실험을 거쳐 그 범위를 각각 48~62%, 88~96℃로 정하였다. 실험 디자인은 55%, 92℃를 중심점으로 총 11개의 실험이 디자인되었다. 11개의 실험 디자인은 녹말입자관찰의 결과인 녹말입자의 유지와 복굴절성 손실의 정도를 관능평가방법을 이용하여 그 결과 값을 모델적용 에 적용하였다. 그 결과 AGPS 제조의 최적 조건으로 에탄올 함량 53%, 열처리 온도 94℃가 선정되었다. 선정된 조건 을 바탕으로 10g의 일반감자녹말을 100mL EtOH (53%)에 분산시킨 후 94℃에서 20분간 가열하였다. EtOH 수세는 3000 rpm으로 4℃에서 5분간 원심분리를 이용해 3회 반복하였다. 건조는 40℃에서 24시간 하였고 건조가 끝난 시료들 은 100 mesh 체를 이용해 거른 후 시료로 사용하였다. 최적화 조건으로 제조된 감자녹말이 AGPS가 맞는지 확인하기 위해 녹말입자관찰, Differential Scanning Calorimeter (DSC), X ray Diffraction (XRD) 을 측정하였다. 녹말입자관찰은 광학 및 편광현미경을 이용하여 분석하였다. AGPS는 물에 잘 분산되어 냉수에 분산시킨 후 관찰하였다. 실험 결과 녹 말입자는 부피가 조금 더 커졌지만 모양을 유지하였고 복굴절성은 완전히 소실되었다. DSC 분석결과 일반감자녹말은 60℃부근에서 감자녹말의 전형적인 호화피크를 보였고 AGPS는 호화피크를 보이지 않아 호화가 이미 되어있음을 확 인하였다. X-ray diffraction 분석 결과 일반감자녹말은 전형적인 B-type crystal pattern을 보였다. 하지만 AGPS는 결정 영역에서 피크가 보이지 않으며 완만한 곡선의 무정형 패턴을 보였다. 일반감자녹말과 AGPS를 서로 비교하여 물리화 학적 특성을 알아본 결과 RSM을 이용하여 제시한 조건으로 제조된 AGPS는 녹말입자의 모양을 유지하며 복굴절성은 소실되었고, 일반감자녹말의 호화온도에서 아무런 호화피크를 보이지 않았고 결정영역에서도 아무런 피크가 보이지 않아 제시된 조건이 최적화 조건임을 알 수 있었
