논문 상세보기

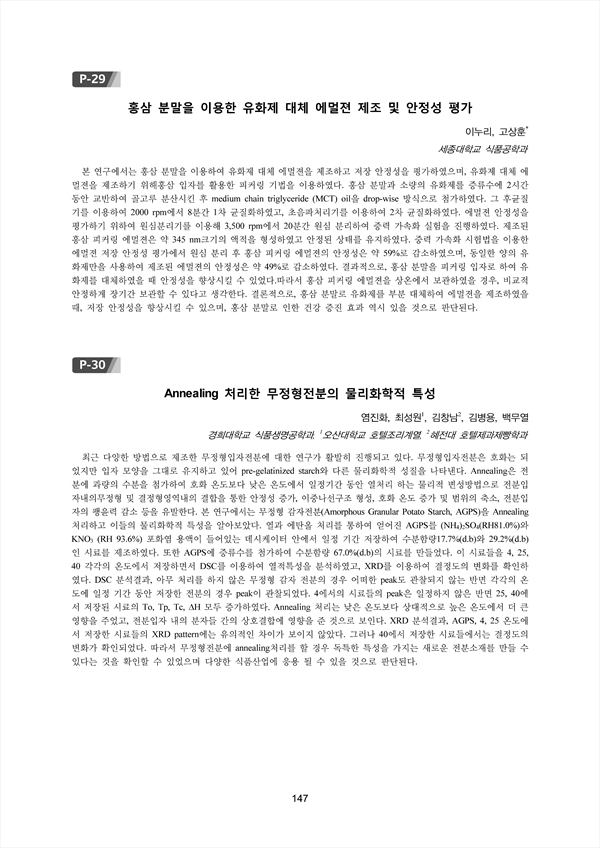

최근 다양한 방법으로 제조한 무정형입자전분에 대한 연구가 활발히 진행되고 있다. 무정형입자전분은 호화는 되 었지만 입자 모양을 그대로 유지하고 있어 pre-gelatinized starch와 다른 물리화학적 성질을 나타낸다. Annealing은 전 분에 과량의 수분을 첨가하여 호화 온도보다 낮은 온도에서 일정기간 동안 열처리 하는 물리적 변성방법으로 전분입 자내의무정형 및 결정형영역내의 결합을 통한 안정성 증가, 이중나선구조 형성, 호화 온도 증가 및 범위의 축소, 전분입 자의 팽윤력 감소 등을 유발한다. 본 연구에서는 무정형 감자전분(Amorphous Granular Potato Starch, AGPS)을 Annealing 처리하고 이들의 물리화학적 특성을 알아보았다. 열과 에탄올 처리를 통하여 얻어진 AGPS를 (NH4)2SO4(RH81.0%)와 KNO3 (RH 93.6%) 포화염 용액이 들어있는 데시케이터 안에서 일정 기간 저장하여 수분함량17.7%(d.b)와 29.2%(d.b) 인 시료를 제조하였다. 또한 AGPS에 증류수를 첨가하여 수분함량 67.0%(d.b)의 시료를 만들었다. 이 시료들을 4, 25, 40 각각의 온도에서 저장하면서 DSC를 이용하여 열적특성을 분석하였고, XRD를 이용하여 결정도의 변화를 확인하 였다. DSC 분석결과, 아무 처리를 하지 않은 무정형 감자 전분의 경우 어떠한 peak도 관찰되지 않는 반면 각각의 온 도에 일정 기간 동안 저장한 전분의 경우 peak이 관찰되었다. 4에서의 시료들의 peak은 일정하지 않은 반면 25, 40에 서 저장된 시료의 To, Tp, Tc, ΔH 모두 증가하였다. Annealing 처리는 낮은 온도보다 상대적으로 높은 온도에서 더 큰 영향을 주었고, 전분입자 내의 분자들 간의 상호결합에 영향을 준 것으로 보인다. XRD 분석결과, AGPS, 4, 25 온도에 서 저장한 시료들의 XRD pattern에는 유의적인 차이가 보이지 않았다. 그러나 40에서 저장한 시료들에서는 결정도의 변화가 확인되었다. 따라서 무정형전분에 annealing처리를 할 경우 독특한 특성을 가지는 새로운 전분소재를 만들 수 있다는 것을 확인할 수 있었으며 다양한 식품산업에 응용 될 수 있을 것으로 판단된다.
