논문 상세보기

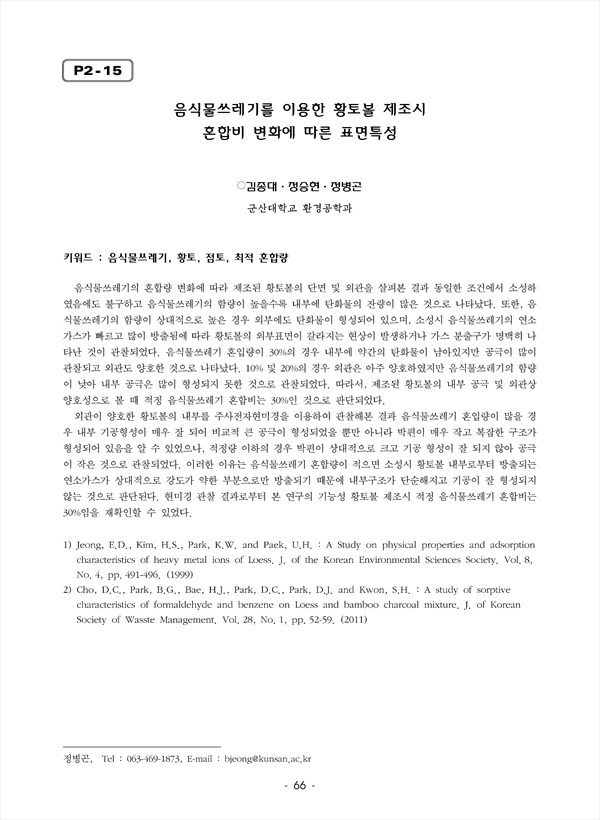

음식물쓰레기의 혼합량 변화에 따라 제조된 황토볼의 단면 및 외관을 살펴본 결과 동일한 조건에서 소성하였음에도 불구하고 음식물쓰레기의 함량이 높을수록 내부에 탄화물의 잔량이 많은 것으로 나타났다. 또한, 음식물쓰레기의 함량이 상대적으로 높은 경우 외부에도 탄화물이 형성되어 있으며, 소성시 음식물쓰레기의 연소가스가 빠르고 많이 방출됨에 따라 황토볼의 외부표면이 갈라지는 현상이 발생하거나 가스 분출구가 명백히 나타난 것이 관찰되었다. 음식물쓰레기 혼입량이 30%의 경우 내부에 약간의 탄화물이 남아있지만 공극이 많이 관찰되고 외관도 양호한 것으로 나타났다. 10% 및 20%의 경우 외관은 아주 양호하였지만 음식물쓰레기의 함량이 낮아 내부 공극은 많이 형성되지 못한 것으로 관찰되었다. 따라서, 제조된 황토볼의 내부 공극 및 외관상 양호성으로 볼 때 적정 음식물쓰레기 혼합비는 30%인 것으로 판단되었다. 외관이 양호한 황토볼의 내부를 주사전자현미경을 이용하여 관찰해본 결과 음식물쓰레기 혼입량이 많을 경우 내부 기공형성이 매우 잘 되어 비교적 큰 공극이 형성되었을 뿐만 아니라 박편이 매우 작고 복잡한 구조가 형성되어 있음을 알 수 있었으나, 적정량 이하의 경우 박편이 상대적으로 크고 기공 형성이 잘 되지 않아 공극이 작은 것으로 관찰되었다. 이러한 이유는 음식물쓰레기 혼합량이 적으면 소성시 황토볼 내부로부터 방출되는 연소가스가 상대적으로 강도가 약한 부분으로만 방출되기 때문에 내부구조가 단순해지고 기공이 잘 형성되지 않는 것으로 판단된다. 현미경 관찰 결과로부터 본 연구의 기능성 황토볼 제조시 적정 음식물쓰레기 혼합비는 30%임을 재확인할 수 있었다.
