논문 상세보기

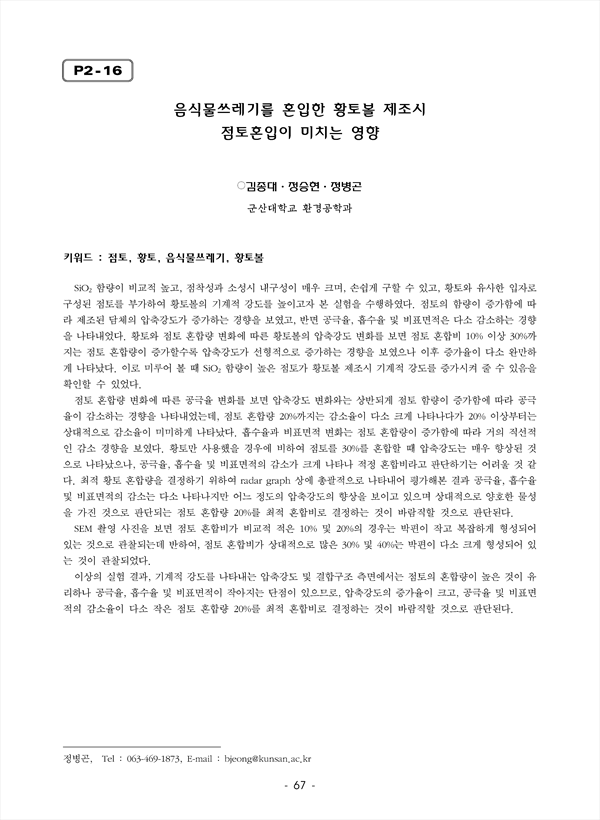

SiO2 함량이 비교적 높고, 점착성과 소성시 내구성이 매우 크며, 손쉽게 구할 수 있고, 황토와 유사한 입자로 구성된 점토를 부가하여 황토볼의 기계적 강도를 높이고자 본 실험을 수행하였다. 점토의 함량이 증가함에 따라 제조된 담체의 압축강도가 증가하는 경향을 보였고, 반면 공극율, 흡수율 및 비표면적은 다소 감소하는 경향을 나타내었다. 황토와 점토 혼합량 변화에 따른 황토볼의 압축강도 변화를 보면 점토 혼합비 10% 이상 30%까지는 점토 혼합량이 증가할수록 압축강도가 선형적으로 증가하는 경향을 보였으나 이후 증가율이 다소 완만하게 나타났다. 이로 미루어 볼 때 SiO2 함량이 높은 점토가 황토볼 제조시 기계적 강도를 증가시켜 줄 수 있음을 확인할 수 있었다. 점토 혼합량 변화에 따른 공극율 변화를 보면 압축강도 변화와는 상반되게 점토 함량이 증가함에 따라 공극율이 감소하는 경향을 나타내었는데, 점토 혼합량 20%까지는 감소율이 다소 크게 나타나다가 20% 이상부터는 상대적으로 감소율이 미미하게 나타났다. 흡수율과 비표면적 변화는 점토 혼합량이 증가함에 따라 거의 직선적인 감소 경향을 보였다. 황토만 사용했을 경우에 비하여 점토를 30%를 혼합할 때 압축강도는 매우 향상된 것으로 나타났으나, 공극율, 흡수율 및 비표면적의 감소가 크게 나타나 적정 혼합비라고 판단하기는 어려울 것 같다. 최적 황토 혼합량을 결정하기 위하여 radar graph 상에 총괄적으로 나타내어 평가해본 결과 공극율, 흡수율 및 비표면적의 감소는 다소 나타나지만 어느 정도의 압축강도의 향상을 보이고 있으며 상대적으로 양호한 물성을 가진 것으로 판단되는 점토 혼합량 20%를 최적 혼합비로 결정하는 것이 바람직할 것으로 판단된다. SEM 촬영 사진을 보면 점토 혼합비가 비교적 적은 10% 및 20%의 경우는 박편이 작고 복잡하게 형성되어 있는 것으로 관찰되는데 반하여, 점토 혼합비가 상대적으로 많은 30% 및 40%는 박편이 다소 크게 형성되어 있는 것이 관찰되었다. 이상의 실험 결과, 기계적 강도를 나타내는 압축강도 및 결합구조 측면에서는 점토의 혼합량이 높은 것이 유리하나 공극율, 흡수율 및 비표면적이 작아지는 단점이 있으므로, 압축강도의 증가율이 크고, 공극율 및 비표면적의 감소율이 다소 작은 점토 혼합량 20%를 최적 혼합비로 결정하는 것이 바람직할 것으로 판단된다.
