논문 상세보기

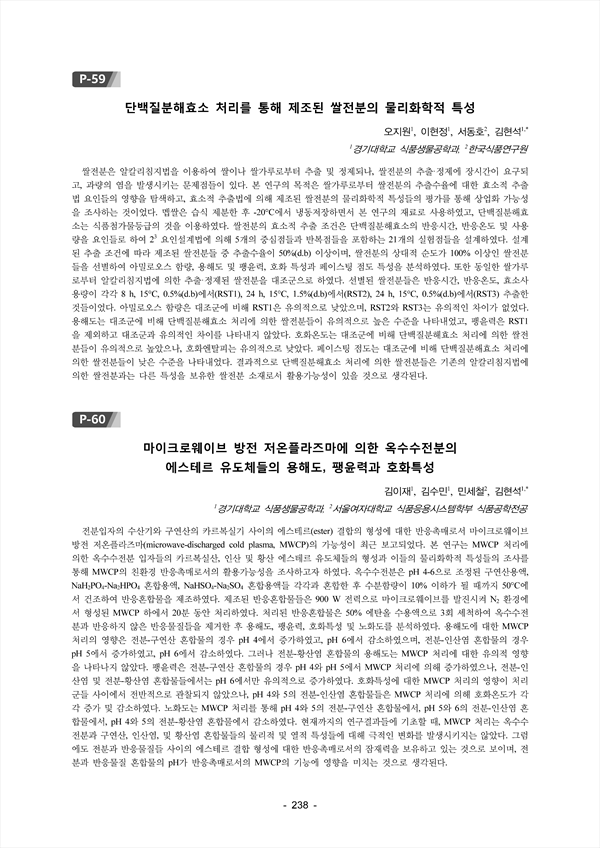

전분입자의 수산기와 구연산의 카르복실기 사이의 에스테르(ester) 결합의 형성에 대한 반응촉매로서 마이크로웨이브 방전 저온플라즈마(microwave-discharged cold plasma, MWCP)의 가능성이 최근 보고되었다. 본 연구는 MWCP 처리에 의한 옥수수전분 입자들의 카르복실산, 인산 및 황산 에스테르 유도체들의 형성과 이들의 물리화학적 특성들의 조사를 통해 MWCP의 친환경 반응촉매로서의 활용가능성을 조사하고자 하였다. 옥수수전분은 pH 4-6으로 조정된 구연산용액, NaH2PO4-Na2HPO4 혼합용액, NaHSO4-Na2SO4 혼합용액들 각각과 혼합한 후 수분함량이 10% 이하가 될 때까지 50°C에서 건조하여 반응혼합물을 제조하였다. 제조된 반응혼합물들은 900 W 전력으로 마이크로웨이브를 발진시켜 N2 환경에서 형성된 MWCP 하에서 20분 동안 처리하였다. 처리된 반응혼합물은 50% 에탄올 수용액으로 3회 세척하여 옥수수전분과 반응하지 않은 반응물질들을 제거한 후 용해도, 팽윤력, 호화특성 및 노화도를 분석하였다. 용해도에 대한 MWCP처리의 영향은 전분-구연산 혼합물의 경우 pH 4에서 증가하였고, pH 6에서 감소하였으며, 전분-인산염 혼합물의 경우 pH 5에서 증가하였고, pH 6에서 감소하였다. 그러나 전분-황산염 혼합물의 용해도는 MWCP 처리에 대한 유의적 영향을 나타나지 않았다. 팽윤력은 전분-구연산 혼합물의 경우 pH 4와 pH 5에서 MWCP 처리에 의해 증가하였으나, 전분-인산염 및 전분-황산염 혼합물들에서는 pH 6에서만 유의적으로 증가하였다. 호화특성에 대한 MWCP 처리의 영향이 처리군들 사이에서 전반적으로 관찰되지 않았으나, pH 4와 5의 전분-인산염 혼합물들은 MWCP 처리에 의해 호화온도가 각각 증가 및 감소하였다. 노화도는 MWCP 처리를 통해 pH 4와 5의 전분-구연산 혼합물에서, pH 5와 6의 전분-인산염 혼합물에서, pH 4와 5의 전분-황산염 혼합물에서 감소하였다. 현재까지의 연구결과들에 기초할 때, MWCP 처리는 옥수수전분과 구연산, 인산염, 및 황산염 혼합물들의 물리적 및 열적 특성들에 대해 극적인 변화를 발생시키지는 않았다. 그럼에도 전분과 반응물질들 사이의 에스테르 결합 형성에 대한 반응촉매로서의 잠재력을 보유하고 있는 것으로 보이며, 전분과 반응물질 혼합물의 pH가 반응촉매로서의 MWCP의 기능에 영향을 미치는 것으로 생각된다.
