논문 상세보기

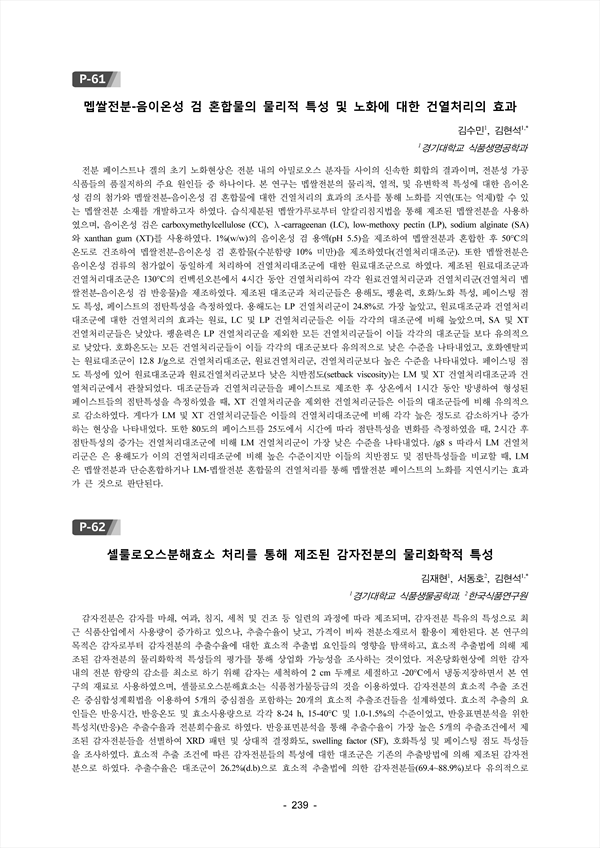

전분 페이스트나 겔의 초기 노화현상은 전분 내의 아밀로오스 분자들 사이의 신속한 회합의 결과이며, 전분성 가공식품들의 품질저하의 주요 원인들 중 하나이다. 본 연구는 멥쌀전분의 물리적, 열적, 및 유변학적 특성에 대한 음이온성 검의 첨가와 멥쌀전분-음이온성 검 혼합물에 대한 건열처리의 효과의 조사를 통해 노화를 지연(또는 억제)할 수 있는 멥쌀전분 소재를 개발하고자 하였다. 습식제분된 멥쌀가루로부터 알칼리침지법을 통해 제조된 멥쌀전분을 사용하였으며, 음이온성 검은 carboxymethylcellulose (CC), λ-carrageenan (LC), low-methoxy pectin (LP), sodium alginate (SA)와 xanthan gum (XT)를 사용하였다. 1%(w/w)의 음이온성 검 용액(pH 5.5)을 제조하여 멥쌀전분과 혼합한 후 50°C의 온도로 건조하여 멥쌀전분-음이온성 검 혼합물(수분함량 10% 미만)을 제조하였다(건열처리대조군). 또한 멥쌀전분은 음이온성 검류의 첨가없이 동일하게 처리하여 건열처리대조군에 대한 원료대조군으로 하였다. 제조된 원료대조군과 건열처리대조군은 130°C의 컨벡션오븐에서 4시간 동안 건열처리하여 각각 원료건열처리군과 건열처리군(건열처리 멥쌀전분-음이온성 검 반응물)을 제조하였다. 제조된 대조군과 처리군들은 용해도, 팽윤력, 호화/노화 특성, 페이스팅 점도 특성, 페이스트의 점탄특성을 측정하였다. 용해도는 LP 건열처리군이 24.8%로 가장 높았고, 원료대조군과 건열처리 대조군에 대한 건열처리의 효과는 원료, LC 및 LP 건열처리군들은 이들 각각의 대조군에 비해 높았으며, SA 및 XT 건열처리군들은 낮았다. 팽윤력은 LP 건열처리군을 제외한 모든 건열처리군들이 이들 각각의 대조군들 보다 유의적으로 낮았다. 호화온도는 모든 건열처리군들이 이들 각각의 대조군보다 유의적으로 낮은 수준을 나타내었고, 호화엔탈피는 원료대조군이 12.8 J/g으로 건열처리대조군, 원료건열처리군, 건열처리군보다 높은 수준을 나타내었다. 페이스팅 점도 특성에 있어 원료대조군과 원료건열처리군보다 낮은 치반점도(setback viscosity)는 LM 및 XT 건열처리대조군과 건열처리군에서 관찰되었다. 대조군들과 건열처리군들을 페이스트로 제조한 후 상온에서 1시간 동안 방냉하여 형성된 페이스트들의 점탄특성을 측정하였을 때, XT 건열처리군을 제외한 건열처리군들은 이들의 대조군들에 비해 유의적으로 감소하였다. 게다가 LM 및 XT 건열처리군들은 이들의 건열처리대조군에 비해 각각 높은 정도로 감소하거나 증가하는 현상을 나타내었다. 또한 80도의 페이스트를 25도에서 시간에 따라 점탄특성을 변화를 측정하였을 때, 2시간 후 점탄특성의 증가는 건열처리대조군에 비해 LM 건열처리군이 가장 낮은 수준을 나타내었다. /g8 s 따라서 LM 건열처리군은 은 용해도가 이의 건열처리대조군에 비해 높은 수준이지만 이들의 치반점도 및 점탄특성들을 비교할 때, LM은 멥쌀전분과 단순혼합하거나 LM-멥쌀전분 혼합물의 건열처리를 통해 멥쌀전분 페이스트의 노화를 지연시키는 효과가 큰 것으로 판단된다.
