논문 상세보기

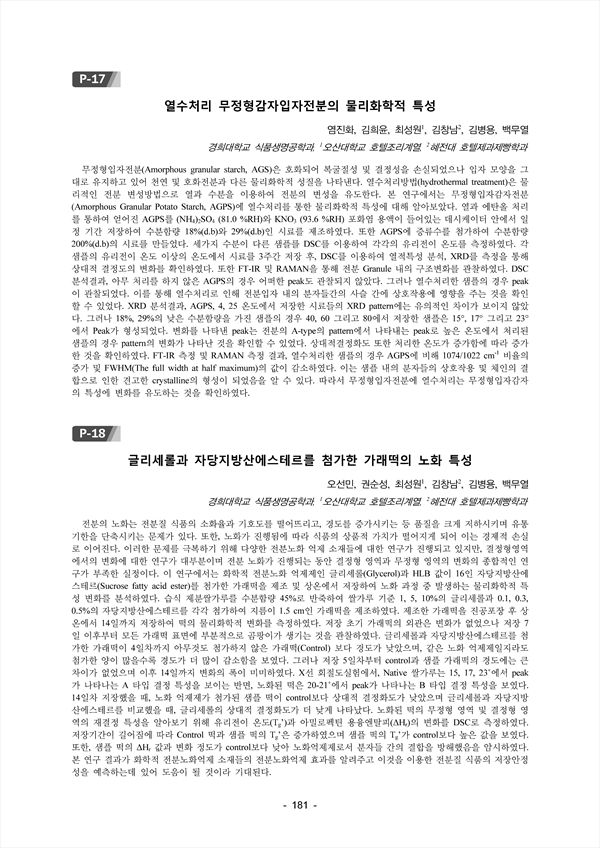

무정형입자전분(Amorphous granular starch, AGS)은 호화되어 복굴절성 및 결정성을 손실되었으나 입자 모양을 그대로 유지하고 있어 천연 및 호화전분과 다른 물리화학적 성질을 나타낸다. 열수처리방법(hydrothermal treatment)은 물리적인 전분 변성방법으로 열과 수분을 이용하여 전분의 변성을 유도한다. 본 연구에서는 무정형입자감자전분(Amorphous Granular Potato Starch, AGPS)에 열수처리를 통한 물리화학적 특성에 대해 알아보았다. 열과 에탄올 처리를 통하여 얻어진 AGPS를 (NH4)2SO4 (81.0 %RH)와 KNO3 (93.6 %RH) 포화염 용액이 들어있는 데시케이터 안에서 일정 기간 저장하여 수분함량 18%(d.b)와 29%(d.b)인 시료를 제조하였다. 또한 AGPS에 증류수를 첨가하여 수분함량 200%(d.b)의 시료를 만들었다. 세가지 수분이 다른 샘플를 DSC를 이용하여 각각의 유리전이 온도를 측정하였다. 각 샘플의 유리전이 온도 이상의 온도에서 시료를 3주간 저장 후, DSC를 이용하여 열적특성 분석, XRD를 측정을 통해 상대적 결정도의 변화를 확인하였다. 또한 FT-IR 및 RAMAN을 통해 전분 Granule 내의 구조변화를 관찰하였다. DSC 분석결과, 아무 처리를 하지 않은 AGPS의 경우 어떠한 peak도 관찰되지 않았다. 그러나 열수처리한 샘플의 경우 peak이 관찰되었다. 이를 통해 열수처리로 인해 전분입자 내의 분자들간의 사슬 간에 상호작용에 영향을 주는 것을 확인할 수 있었다. XRD 분석결과, AGPS, 4, 25 온도에서 저장한 시료들의 XRD pattern에는 유의적인 차이가 보이지 않았다. 그러나 18%, 29%의 낮은 수분함량을 가진 샘플의 경우 40, 60 그리고 80에서 저장한 샘플은 15°, 17° 그리고 23°에서 Peak가 형성되었다. 변화를 나타낸 peak는 전분의 A-type의 pattern에서 나타내는 peak로 높은 온도에서 처리된 샘플의 경우 pattern의 변화가 나타난 것을 확인할 수 있었다. 상대적결정화도 또한 처리한 온도가 증가함에 따라 증가한 것을 확인하였다. FT-IR 측정 및 RAMAN 측정 결과, 열수처리한 샘플의 경우 AGPS에 비해 1074/1022 cm-1 비율의 증가 및 FWHM(The full width at half maximum)의 값이 감소하였다. 이는 샘플 내의 분자들의 상호작용 및 체인의 결합으로 인한 견고한 crystalline의 형성이 되었음을 알 수 있다. 따라서 무정형입자전분에 열수처리는 무정형입자감자의 특성에 변화를 유도하는 것을 확인하였다.
