논문 상세보기

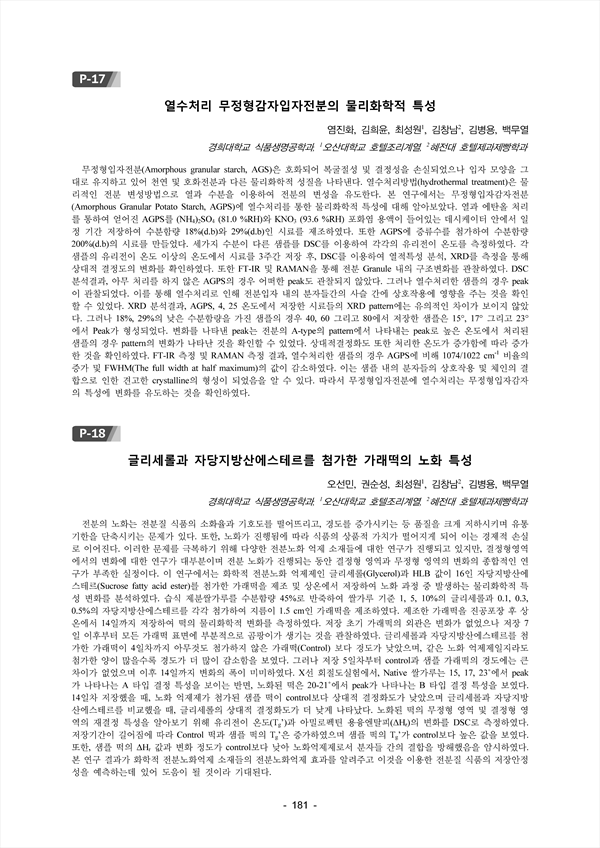

전분의 노화는 전분질 식품의 소화율과 기호도를 떨어뜨리고, 경도를 증가시키는 등 품질을 크게 저하시키며 유통기한을 단축시키는 문제가 있다. 또한, 노화가 진행됨에 따라 식품의 상품적 가치가 떨어지게 되어 이는 경제적 손실로 이어진다. 이러한 문제를 극복하기 위해 다양한 전분노화 억제 소재들에 대한 연구가 진행되고 있지만, 결정형영역에서의 변화에 대한 연구가 대부분이며 전분 노화가 진행되는 동안 결정형 영역과 무정형 영역의 변화의 종합적인 연구가 부족한 실정이다. 이 연구에서는 화학적 전분노화 억제제인 글리세롤(Glycerol)과 HLB 값이 16인 자당지방산에스테르(Sucrose fatty acid ester)를 첨가한 가래떡을 제조 및 상온에서 저장하여 노화 과정 중 발생하는 물리화학적 특성 변화를 분석하였다. 습식 제분쌀가루를 수분함량 45%로 반죽하여 쌀가루 기준 1, 5, 10%의 글리세롤과 0.1, 0.3, 0.5%의 자당지방산에스테르를 각각 첨가하여 지름이 1.5 cm인 가래떡을 제조하였다. 제조한 가래떡을 진공포장 후 상온에서 14일까지 저장하여 떡의 물리화학적 변화를 측정하였다. 저장 초기 가래떡의 외관은 변화가 없었으나 저장 7일 이후부터 모든 가래떡 표면에 부분적으로 곰팡이가 생기는 것을 관찰하였다. 글리세롤과 자당지방산에스테르를 첨가한 가래떡이 4일차까지 아무것도 첨가하지 않은 가래떡(Control) 보다 경도가 낮았으며, 같은 노화 억제제일지라도 첨가한 양이 많을수록 경도가 더 많이 감소함을 보였다. 그러나 저장 5일차부터 control과 샘플 가래떡의 경도에는 큰 차이가 없었으며 이후 14일까지 변화의 폭이 미미하였다. X선 회절도실험에서, Native 쌀가루는 15, 17, 23˚에서 peak가 나타나는 A 타입 결정 특성을 보이는 반면, 노화된 떡은 20-21˚에서 peak가 나타나는 B 타입 결정 특성을 보였다. 14일차 저장했을 때, 노화 억제제가 첨가된 샘플 떡이 control보다 상대적 결정화도가 낮았으며 글리세롤과 자당지방산에스테르를 비교했을 때, 글리세롤의 상대적 결정화도가 더 낮게 나타났다. 노화된 떡의 무정형 영역 및 결정형 영역의 재결정 특성을 알아보기 위해 유리전이 온도(Tg’)과 아밀로펙틴 용융엔탈피(ΔHr)의 변화를 DSC로 측정하였다. 저장기간이 길어짐에 따라 Control 떡과 샘플 떡의 Tg’은 증가하였으며 샘플 떡의 Tg’가 control보다 높은 값을 보였다. 또한, 샘플 떡의 ΔHr 값과 변화 정도가 control보다 낮아 노화억제제로서 분자들 간의 결합을 방해했음을 암시하였다. 본 연구 결과가 화학적 전분노화억제 소재들의 전분노화억제 효과를 알려주고 이것을 이용한 전분질 식품의 저장안정성을 예측하는데 있어 도움이 될 것이라 기대된다.
