논문 상세보기

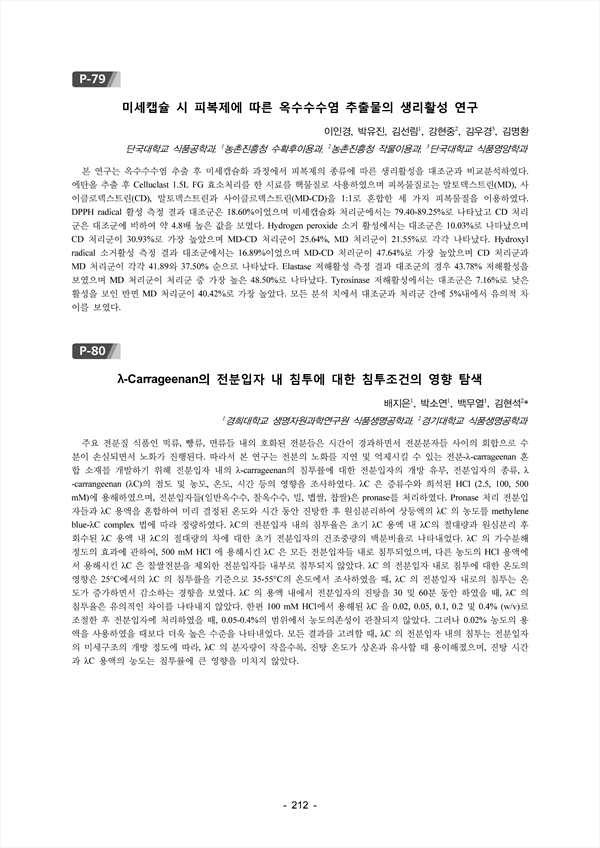

주요 전분질 식품인 떡류, 빵류, 면류들 내의 호화된 전분들은 시간이 경과하면서 전분분자들 사이의 회합으로 수분이 손실되면서 노화가 진행된다. 따라서 본 연구는 전분의 노화를 지연 및 억제시킬 수 있는 전분-λ-carrageenan 혼합 소재를 개발하기 위해 전분입자 내의 λ-carrageenan의 침투률에 대한 전분입자의 개방 유무, 전분입자의 종류, λ-carrangeenan (λC)의 점도 및 농도, 온도, 시간 등의 영향을 조사하였다. λC 은 증류수와 희석된 HCl (2.5, 100, 500 mM)에 용해하였으며, 전분입자들(일반옥수수, 찰옥수수, 밀, 멥쌀, 찹쌀)은 pronase를 처리하였다. Pronase 처리 전분입자들과 λC 용액을 혼합하여 미리 결정된 온도와 시간 동안 진탕한 후 원심분리하여 상등액의 λC 의 농도를 methylene blue-λC complex 법에 따라 정량하였다. λC의 전분입자 내의 침투율은 초기 λC 용액 내 λC의 절대량과 원심분리 후 회수된 λC 용액 내 λC의 절대량의 차에 대한 초기 전분입자의 건조중량의 백분비율로 나타내었다. λC 의 가수분해 정도의 효과에 관하여, 500 mM HCl 에 용해시킨 λC 은 모든 전분입자들 내로 침투되었으며, 다른 농도의 HCl 용액에서 용해시킨 λC 은 찹쌀전분을 제외한 전분입자들 내부로 침투되지 않았다. λC 의 전분입자 내로 침투에 대한 온도의 영향은 25°C에서의 λC 의 침투률을 기준으로 35-55°C의 온도에서 조사하였을 때, λC 의 전분입자 내로의 침투는 온도가 증가하면서 감소하는 경향을 보였다. λC 의 용액 내에서 전분입자의 진탕을 30 및 60분 동안 하였을 때, λC 의 침투율은 유의적인 차이를 나타내지 않았다. 한편 100 mM HCl에서 용해된 λC 을 0.02, 0.05, 0.1, 0.2 및 0.4% (w/v)로 조절한 후 전분입자에 처리하였을 때, 0.05-0.4%의 범위에서 농도의존성이 관찰되지 않았다. 그러나 0.02% 농도의 용액을 사용하였을 때보다 더욱 높은 수준을 나타내었다. 모든 결과를 고려할 때, λC 의 전분입자 내의 침투는 전분입자의 미세구조의 개방 정도에 따라, λC 의 분자량이 작을수록, 진탕 온도가 상온과 유사할 때 용이해졌으며, 진탕 시간과 λC 용액의 농도는 침투률에 큰 영향을 미치지 않았다.
