논문 상세보기

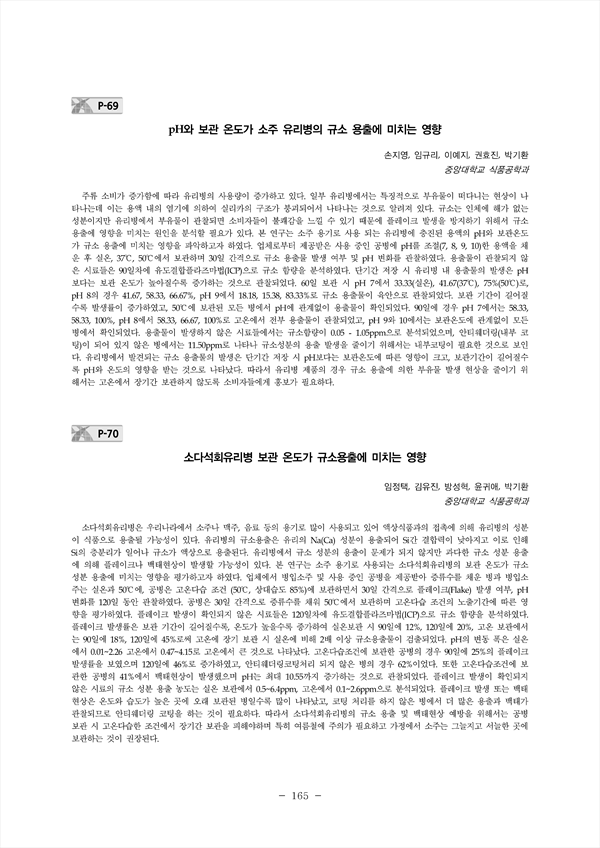

소다석회유리병은 우리나라에서 소주나 맥주, 음료 등의 용기로 많이 사용되고 있어 액상식품과의 접촉에 의해 유리병의 성분이 식품으로 용출될 가능성이 있다. 유리병의 규소용출은 유리의 Na(Ca) 성분이 용출되어 Si간 결합력이 낮아지고 이로 인해 Si의 층분리가 일어나 규소가 액상으로 용출된다. 유리병에서 규소 성분의 용출이 문제가 되지 않지만 과다한 규소 성분 용출에 의해 플레이크나 백태현상이 발생할 가능성이 있다. 본 연구는 소주 용기로 사용되는 소다석회유리병의 보관 온도가 규소성분 용출에 미치는 영향을 평가하고자 하였다. 업체에서 병입소주 및 사용 중인 공병을 제공받아 증류수를 채운 병과 병입소주는 실온과 50℃에, 공병은 고온다습 조건 (50℃, 상대습도 85%)에 보관하면서 30일 간격으로 플레이크(Flake) 발생 여부, pH 변화를 120일 동안 관찰하였다. 공병은 30일 간격으로 증류수를 채워 50℃에서 보관하며 고온다습 조건의 노출기간에 따른 영향을 평가하였다. 플레이크 발생이 확인되지 않은 시료들은 120일차에 유도결합플라즈마법(ICP)으로 규소 함량을 분석하였다. 플레이크 발생률은 보관 기간이 길어질수록, 온도가 높을수록 증가하여 실온보관 시 90일에 12%, 120일에 20%, 고온 보관에서는 90일에 18%, 120일에 45%로써 고온에 장기 보관 시 실온에 비해 2배 이상 규소용출물이 검출되었다. pH의 변동 폭은 실온에서 0.01~2.26 고온에서 0.47~4.15로 고온에서 큰 것으로 나타났다. 고온다습조건에 보관한 공병의 경우 90일에 25%의 플레이크 발생률을 보였으며 120일에 46%로 증가하였고, 안티웨더링코팅처리 되지 않은 병의 경우 62%이었다. 또한 고온다습조건에 보관한 공병의 41%에서 백태현상이 발생했으며 pH는 최대 10.55까지 증가하는 것으로 관찰되었다. 플레이크 발생이 확인되지 않은 시료의 규소 성분 용출 농도는 실온 보관에서 0.5~6.4ppm, 고온에서 0.1~2.6ppm으로 분석되었다. 플레이크 발생 또는 백태현상은 온도와 습도가 높은 곳에 오래 보관된 병일수록 많이 나타났고, 코팅 처리를 하지 않은 병에서 더 많은 용출과 백태가 관찰되므로 안티웨더링 코팅을 하는 것이 필요하다. 따라서 소다석회유리병의 규소 용출 및 백태현상 예방을 위해서는 공병 보관 시 고온다습한 조건에서 장기간 보관을 피해야하며 특히 여름철에 주의가 필요하고 가정에서 소주는 그늘지고 서늘한 곳에 보관하는 것이 권장된다.
