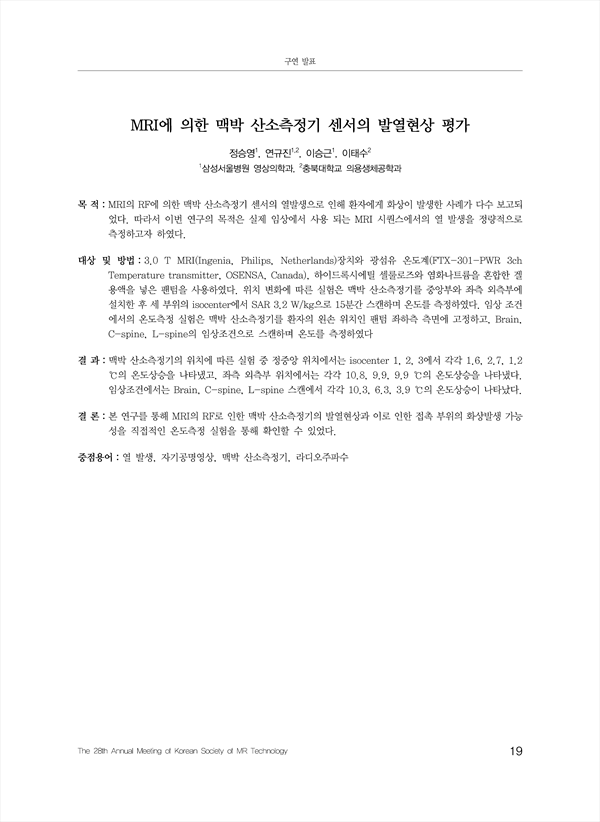

MRI에 의한 맥박 산소측정기 센서의 발열현상 평가

Assessment of MRI Induced Heating Effect for Pulse Oximeter Sensor

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/346739
모든 회원에게 무료로 제공됩니다.
대한자기공명기술학회 (The Korean Society of MR Technology)
초록

목 적:MRI의 RF에 의한 맥박 산소측정기 센서의 열발생으로 인해 환자에게 화상이 발생한 사례가 다수 보고되 었다. 따라서 이번 연구의 목적은 실제 임상에서 사용 되는 MRI 시퀀스에서의 열 발생을 정량적으로 측정하고자 하였다.
대상 및 방법:3.0 T MRI(Ingenia, Philips, Netherlands)장치와 광섬유 온도계(FTX-301-PWR 3ch Temperature transmitter, OSENSA, Canada), 하이드록시에틸 셀룰로즈와 염화나트륨을 혼합한 겔 용액을 넣은 팬텀을 사용하였다. 위치 변화에 따른 실험은 맥박 산소측정기를 중앙부와 좌측 외측부에 설치한 후 세 부위의 isocenter에서 SAR 3.2 W/kg으로 15분간 스캔하며 온도를 측정하였다. 임상 조건 에서의 온도측정 실험은 맥박 산소측정기를 환자의 왼손 위치인 팬텀 좌하측 측면에 고정하고, Brain, C-spine, L-spine의 임상조건으로 스캔하며 온도를 측정하였다
결 과:맥박 산소측정기의 위치에 따른 실험 중 정중앙 위치에서는 isocenter 1, 2, 3에서 각각 1.6, 2.7, 1.2 ℃의 온도상승을 나타냈고, 좌측 외측부 위치에서는 각각 10.8, 9.9, 9.9 ℃의 온도상승을 나타냈다. 임상조건에서는 Brain, C-spine, L-spine 스캔에서 각각 10.3, 6.3, 3.9 ℃의 온도상승이 나타났다.
결 론:본 연구를 통해 MRI의 RF로 인한 맥박 산소측정기의 발열현상과 이로 인한 접촉 부위의 화상발생 가능 성을 직접적인 온도측정 실험을 통해 확인할 수 있었다.

Pulpose:Several burns were reported to the patient due to the heat generated by the pulse oximeter sensor by the RF of the MRI. Therefore, the purpose of this study was to quantitatively measure heat generation in MRI sequences used in clinical practice.
Materials and Methods:A 3.0T MRI device, a fiber optic thermometer, and a phantom loaded with a gel solution of hydroxyethyl cellulose and sodium chloride were used. Experiments based on positional changes were made at the center and left lateral side of the pulse oximeter in phantom. The isocenter of the three sites was scanned for 15 minutes at SAR 3.2 W / kg and the temperature was measured. In clinical conditions, the pulse oximeter was fixed to the lower left side of the patient's left hand phantom and the temperature was measured by scanning the clinical conditions of Brain, C-spine, and L-spine.
Results:A temperature increase of 1.6, 2.7 and 1.2℃ was observed at isocenter 1, 2 and 3, respectively, in the middle position of the pulse oximeter. Moreover, a temperature increase of 10.8, 9.9 and 9.9℃ was observed at isocenter 1, 2 and 3, respectively, in the lower left side position of the pulse oximeter. In clinical conditions, temperature increases of 10.3, 6.3 and 3.9℃ were observed in Brain, C-spine and L-spine scans, respectively.
Conclusion:In this study, exothermic reaction caused by pulse oximeter due to the RF of MRI and the possibility of burning in the area contacted due to RF were confirmed through direct temperature measurement experiment.

저자
  • 정승영(삼성서울병원 영상의학과, Department of Radiology, Samsung Medical Center) | Seung-Yung Chung
  • 연규진(삼성서울병원 영상의학과, 충북대학교 의용생체공학과, Department of Radiology, Samsung Medical Center, Department of Biomedical Engineering, Chungbuk National University) | Kyoo-Jin Yeon
  • 이승근(삼성서울병원 영상의학과, Department of Radiology, Samsung Medical Center) | Seung-Keun Lee
  • 이태수(충북대학교 의용생체공학과, Department of Biomedical Engineering, Chungbuk National University) | Tae-Soo Lee
