논문 상세보기

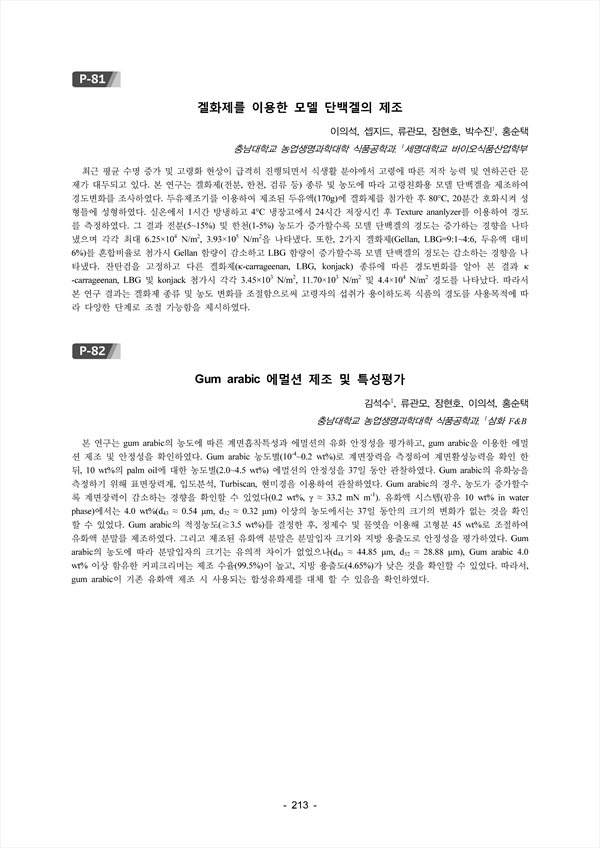

본 연구는 gum arabic의 농도에 따른 계면흡착특성과 에멀션의 유화 안정성을 평가하고, gum arabic을 이용한 에멀션 제조 및 안정성을 확인하였다. Gum arabic 농도별(10-4~0.2 wt%)로 계면장력을 측정하여 계면활성능력을 확인 한 뒤, 10 wt%의 palm oil에 대한 농도별(2.0~4.5 wt%) 에멀션의 안정성을 37일 동안 관찰하였다. Gum arabic의 유화능을 측정하기 위해 표면장력계, 입도분석, Turbiscan, 현미경을 이용하여 관찰하였다. Gum arabic의 경우, 농도가 증가할수록 계면장력이 감소하는 경향을 확인할 수 있었다(0.2 wt%, γ ≈ 33.2 mN m-1). 유화액 시스템(팜유 10 wt% in water phase)에서는 4.0 wt%(d43 ≈ 0.54 μm, d32 ≈ 0.32 μm) 이상의 농도에서는 37일 동안의 크기의 변화가 없는 것을 확인할 수 있었다. Gum arabic의 적정농도(≧3.5 wt%)를 결정한 후, 정제수 및 물엿을 이용해 고형분 45 wt%로 조절하여 유화액 분말를 제조하였다. 그리고 제조된 유화액 분말은 분말입자 크기와 지방 용출도로 안정성을 평가하였다. Gum arabic의 농도에 따라 분말입자의 크기는 유의적 차이가 없었으나(d43 ≈ 44.85 μm, d32 ≈ 28.88 μm), Gum arabic 4.0 wt% 이상 함유한 커피크리머는 제조 수율(99.5%)이 높고, 지방 용출도(4.65%)가 낮은 것을 확인할 수 있었다. 따라서, gum arabic이 기존 유화액 제조 시 사용되는 합성유화제를 대체 할 수 있음을 확인하였다.
