논문 상세보기

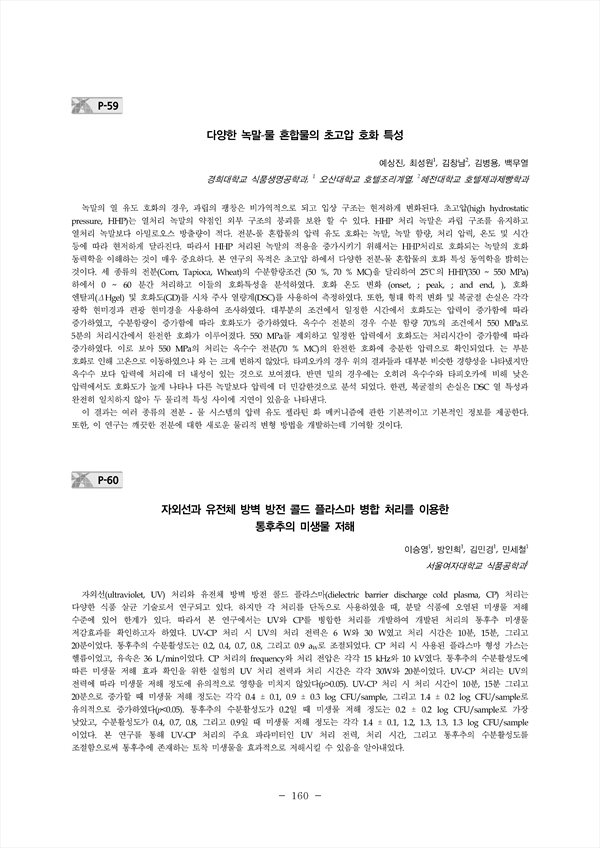

녹말의 열 유도 호화의 경우, 과립의 팽창은 비가역적으로 되고 입상 구조는 현저하게 변화된다. 초고압(high hydrostatic pressure, HHP)는 열처리 녹말의 약점인 외부 구조의 붕괴를 보완 할 수 있다. HHP 처리 녹말은 과립 구조를 유지하고 열처리 녹말보다 아밀로오스 방출량이 적다. 전분-물 혼합물의 압력 유도 호화는 녹말, 녹말 함량, 처리 압력, 온도 및 시간 등에 따라 현저하게 달라진다. 따라서 HHP 처리된 녹말의 적용을 증가시키기 위해서는 HHP처리로 호화되는 녹말의 호화 동력학을 이해하는 것이 매우 중요하다. 본 연구의 목적은 초고압 하에서 다양한 전분-물 혼합물의 호화 특성 동역학을 밝히는 것이다. 세 종류의 전분(Corn, Tapioca, Wheat)의 수분함량조건 (50 %, 70 % MC)을 달리하여 25℃의 HHP(350 ~ 550 MPa)하에서 0 ~ 60 분간 처리하고 이들의 호화특성을 분석하였다. 호화 온도 변화 (onset, ; peak, ; and end, ), 호화 엔탈피(ΔHgel) 및 호화도(GD)를 시차 주사 열량계(DSC)를 사용하여 측정하였다. 또한, 형태 학적 변화 및 복굴절 손실은 각각 광학 현미경과 편광 현미경을 사용하여 조사하였다. 대부분의 조건에서 일정한 시간에서 호화도는 압력이 증가함에 따라 증가하였고, 수분함량이 증가함에 따라 호화도가 증가하였다. 옥수수 전분의 경우 수분 함량 70%의 조건에서 550 MPa로 5분의 처리시간에서 완전한 호화가 이루어졌다. 550 MPa를 제외하고 일정한 압력에서 호화도는 처리시간이 증가함에 따라 증가하였다. 이로 보아 550 MPa의 처리는 옥수수 전분(70 % MC)의 완전한 호화에 충분한 압력으로 확인되었다. 는 부분 호화로 인해 고온으로 이동하였으나 와 는 크게 변하지 않았다. 타피오카의 경우 위의 결과들과 대부분 비슷한 경향성을 나타냈지만 옥수수 보다 압력에 처리에 더 내성이 있는 것으로 보여졌다. 반면 밀의 경우에는 오히려 옥수수와 타피오카에 비해 낮은 압력에서도 호화도가 높게 나타나 다른 녹말보다 압력에 더 민감한것으로 분석 되었다. 한편, 복굴절의 손실은 DSC 열 특성과 완전히 일치하지 않아 두 물리적 특성 사이에 지연이 있음을 나타낸다.
이 결과는 여러 종류의 전분 - 물 시스템의 압력 유도 젤라틴 화 메커니즘에 관한 기본적이고 기본적인 정보를 제공한다. 또한, 이 연구는 깨끗한 전분에 대한 새로운 물리적 변형 방법을 개발하는데 기여할 것이다.
